Unité principale en anneau respectueuse de l'environnement

● Caractéristique principale de l'unité principale en anneau respectueuse de l'environnement

(1) Avantages en matière de protection de l'environnement

◆ Gaz SF gratuit : l'unité principale en anneau respectueuse de l'environnement adopte de l'air sec, de l'azote ou de nouveaux gaz de protection de l'environnement (tels que G, Air Plus®, etc.), ce qui est conforme aux réglementations européennes sur les gaz F et à la politique chinoise du « double carbone ».

◆Faible émission de carbone : par rapport à l'armoire de réseau en anneau SF, le GWP (Global Warming Potential) s'approche de zéro.

(2) Conception structurelle

◆Conception modulaire : l'unité principale en anneau respectueuse de l'environnement de la ligne entrante, de la ligne sortante, du comptage et du PT peut être étendue.

◆Structure fermée : le niveau de protection de l'unité principale en anneau respectueuse de l'environnement atteint IP67, qui est étanche à la poussière, à l'humidité et à la condensation, adapté aux environnements difficiles.

◆Taille compacte : elle permet d'économiser de l'espace par rapport à l'armoire réseau en anneau AIS et est plus respectueuse de l'environnement que le SF₆ GIS traditionnel.

(3) Options intelligentes

Une surveillance intelligente (telle que DTU, mesure de température en ligne, surveillance de décharge partielle, etc.) peut être sélectionnée pour prendre en charge l'accès à l'Internet des objets (IoT) et réaliser une opération et une maintenance à distance.

● Paramètres techniques de l'unité principale en anneau respectueuse de l'environnement

◆ Armoire de disjoncteur

◆Armoire de commande de charge

● Norme de mise en œuvre de l'unité principale en anneau respectueuse de l'environnement

◆ Exigences techniques communes des normes GB/T 1022 pour les appareillages de commutation et de contrôle haute tension.

◆ Appareillage de commutation et équipement de contrôle sous boîtier métallique GB/T39063640,5 kV AC.

◆ Interrupteur d'isolement CA haute tension GB/T1985 et interrupteur de mise à la terre

◆ Commutateur de charge haute tension AC GB/T38043.6-40,5 kV

◆ Disjoncteur CA haute tension GB/T1984

◆ Code IP GB/T4208 du niveau de protection de la coque

◆ Mesure de décharge partielle GB/T7354

◆ GB/T311.1 Coordination de l'isolation Partie 1 : Définition, principes et règles

● Conditions d'utilisation de l'unité principale en anneau respectueuse de l'environnement

◆ Température maximale : +45 degrés Celsius ;

◆ Température minimale : -25 degrés Celsius ;

◆ Température maximale : (moyenne sur 24 heures) +35 degrés Celsius ;

◆ Humidité relative moyenne maximale (24 heures 1 : ≤ 95 % ; Altitude : ≤ 1500 m ; Capacité sismique : 8 degrés ;

◆ Degré de protection : joint de corps chargé IP67, coque d'armoire électrique IP4x ;

◆ L'air ambiant ne doit pas être visiblement pollué par des gaz combustibles corrosifs et de la vapeur d'eau.

◆ Il n'y a pas de lieu de vibration violente fréquente et la conception de dureté sous les pièces dures répond à toutes sortes d'exigences.

◆ Lorsqu'il est utilisé dans des conditions environnementales normales au-delà de GB/T3906, l'utilisateur doit négocier avec KEXR

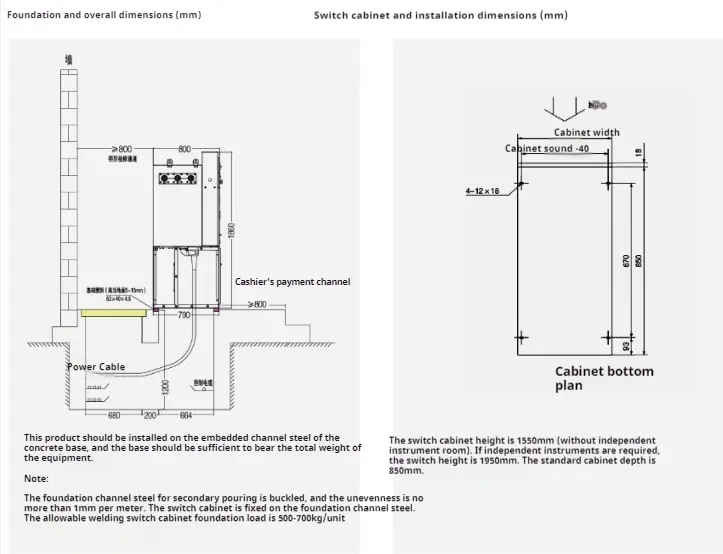

● Instructions d'installation
