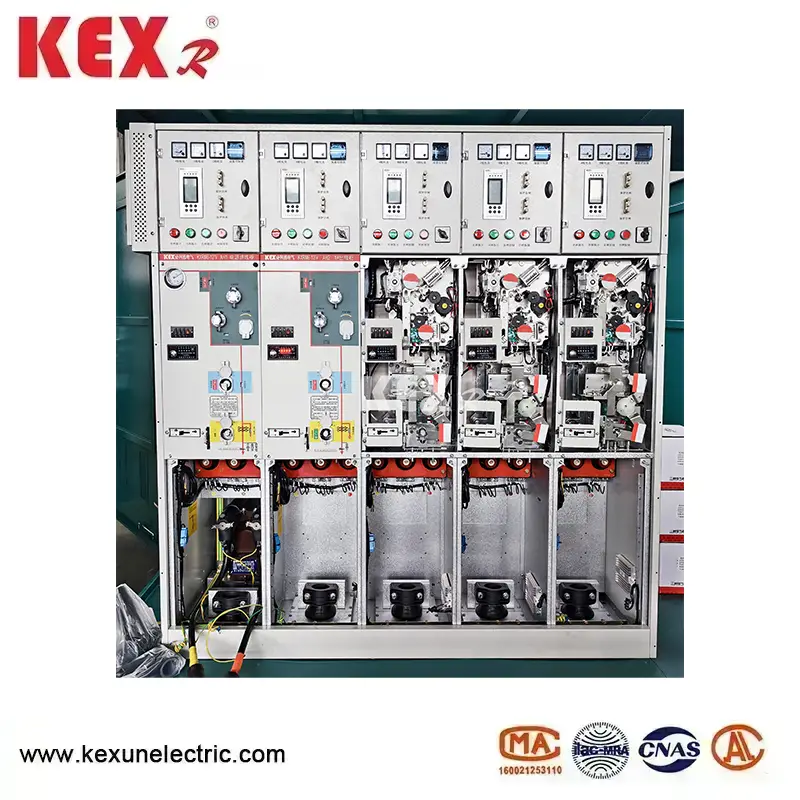

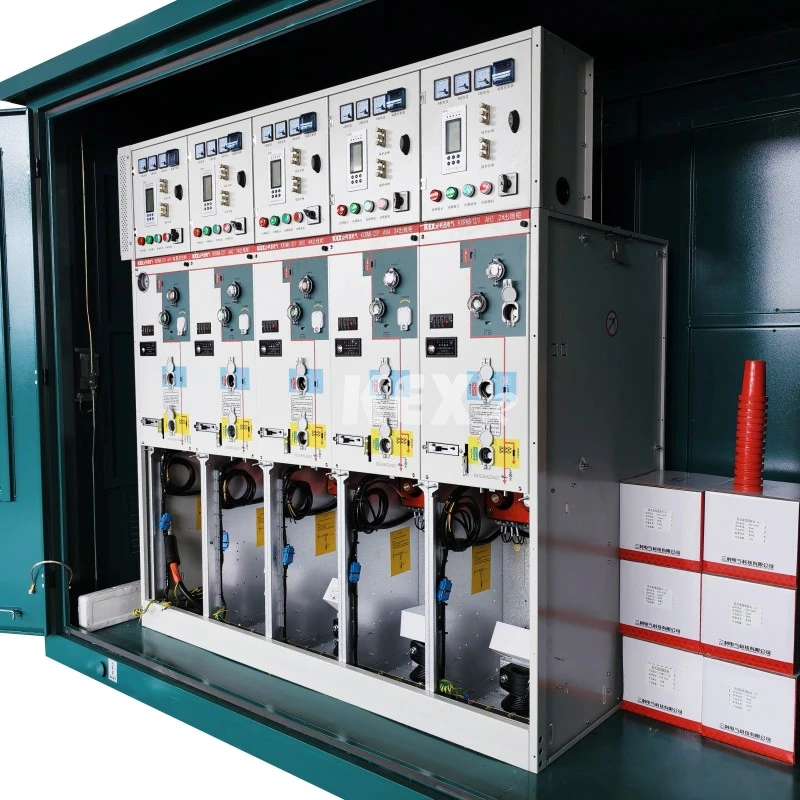

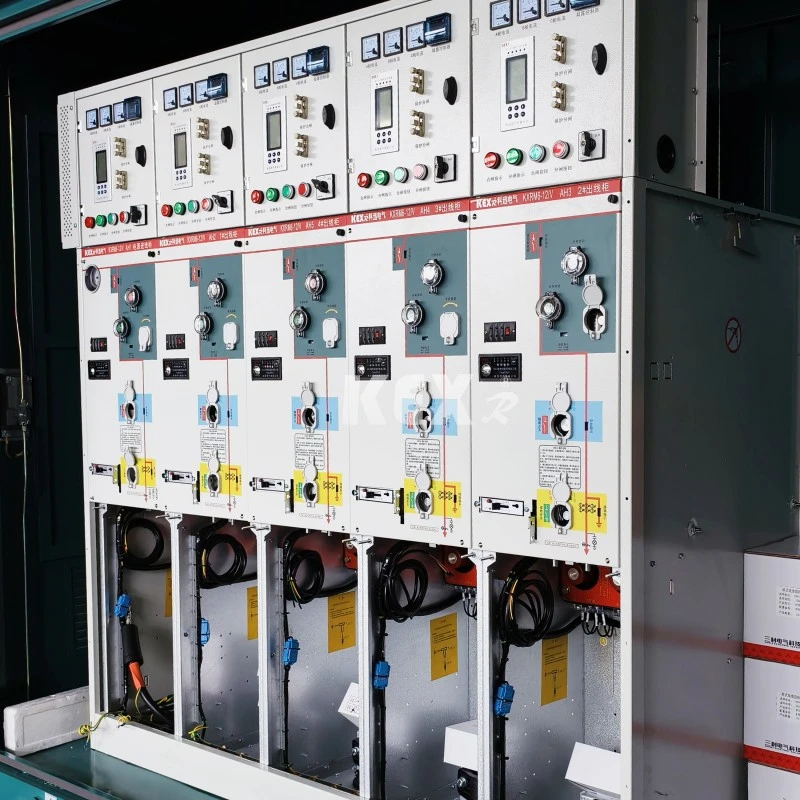

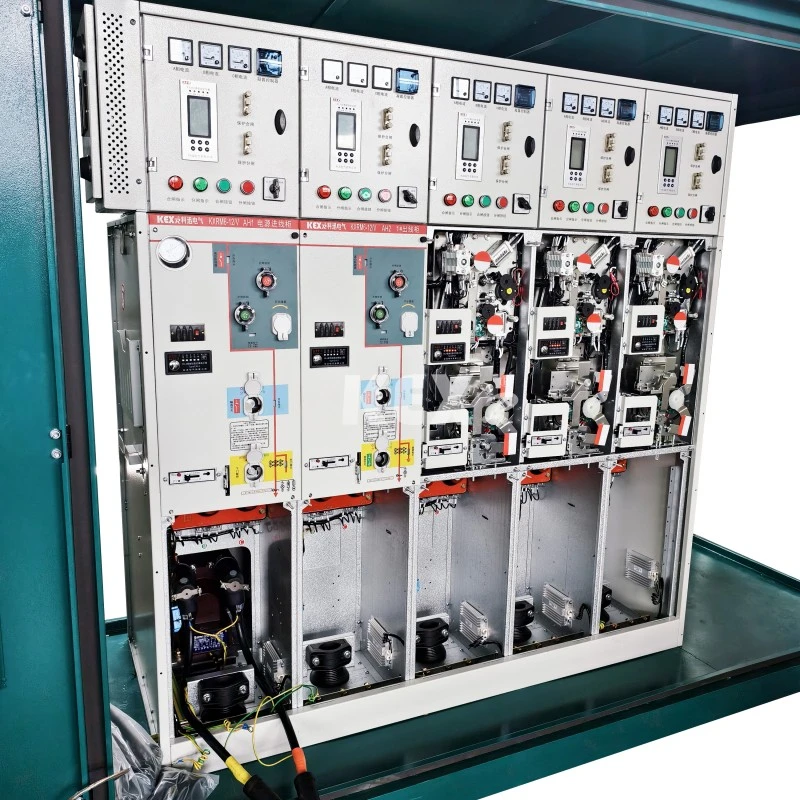

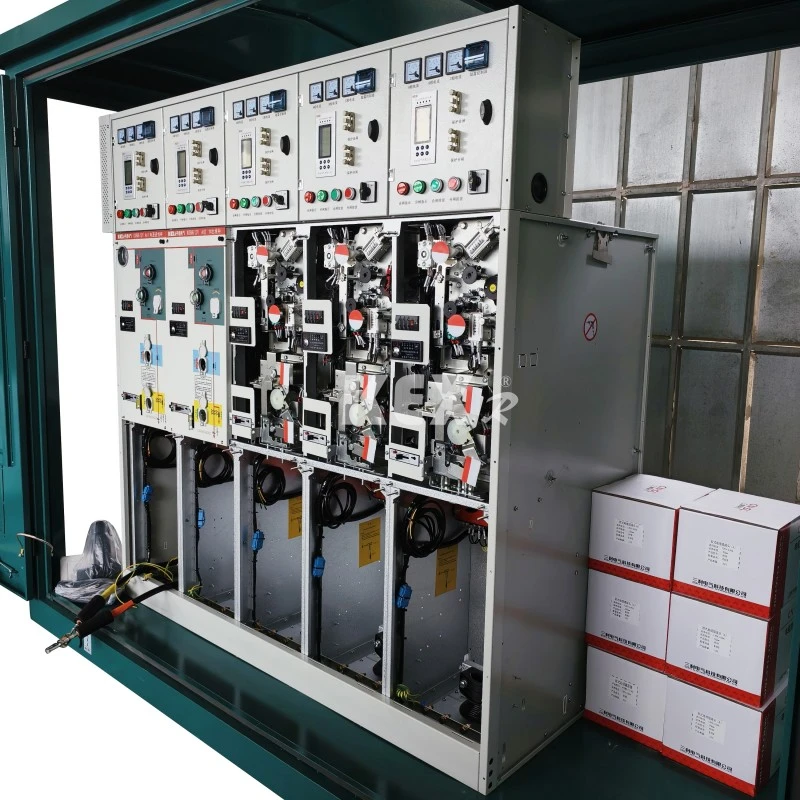

Armoire SIG de type combiné

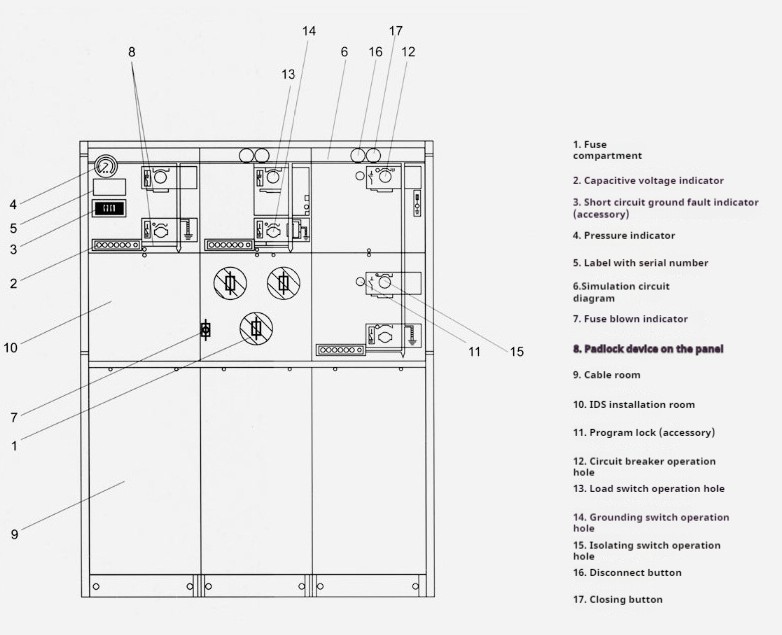

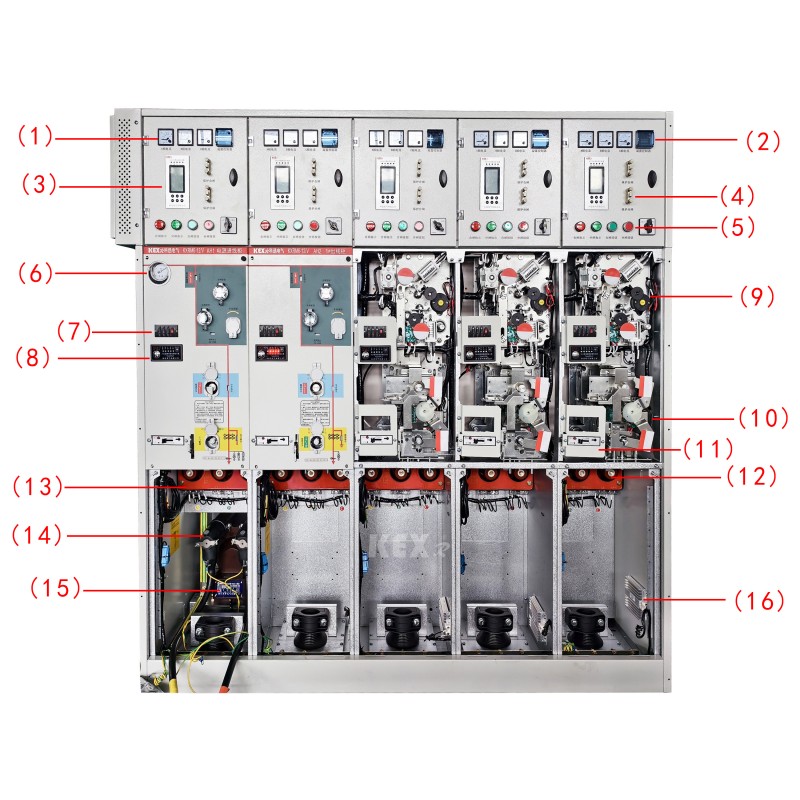

●Composants

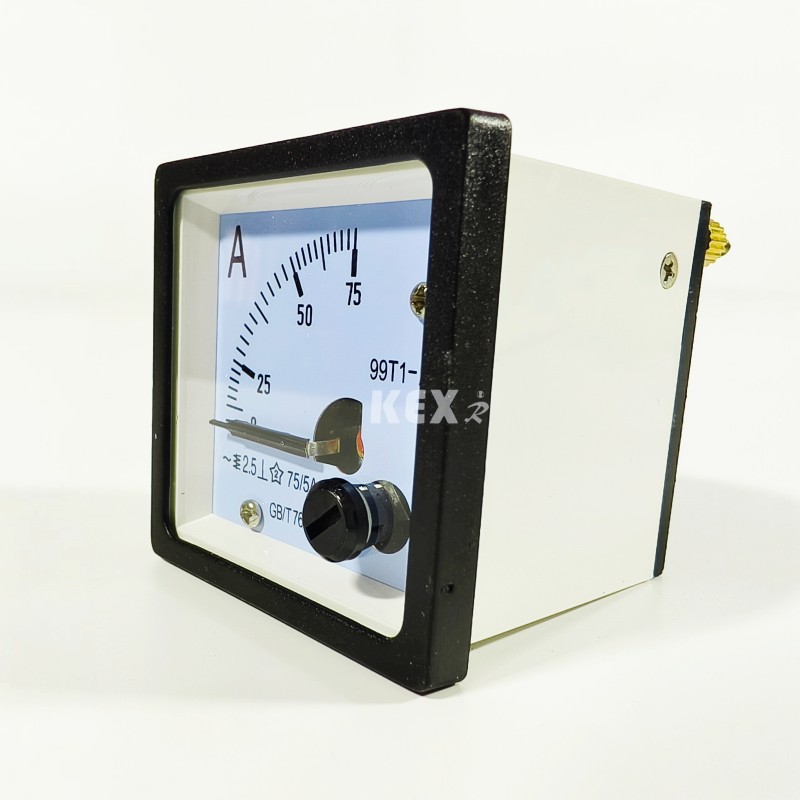

1.Ampèremètre

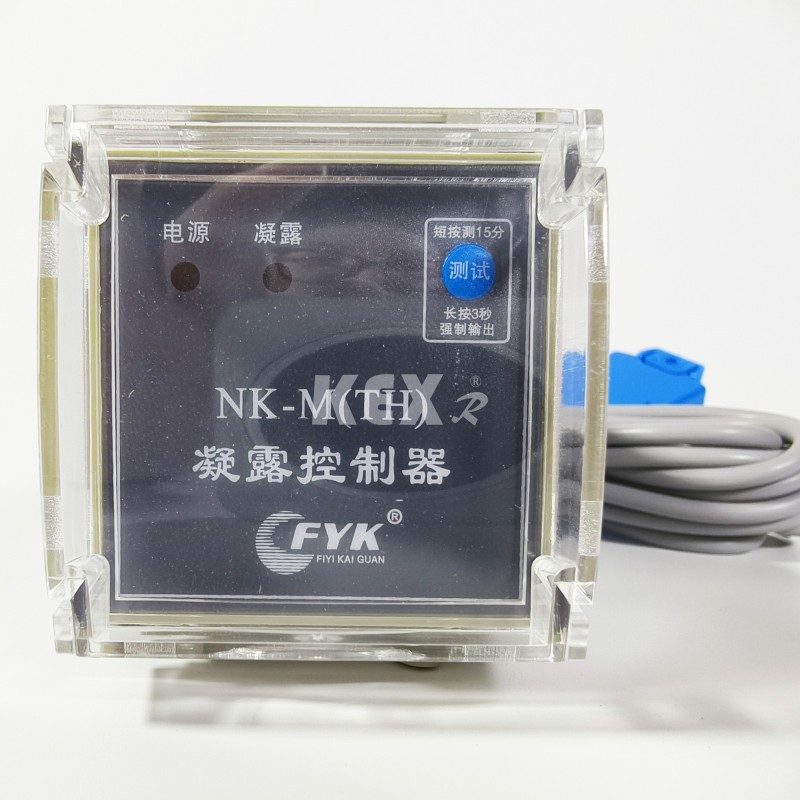

2. Contrôleur de condensation

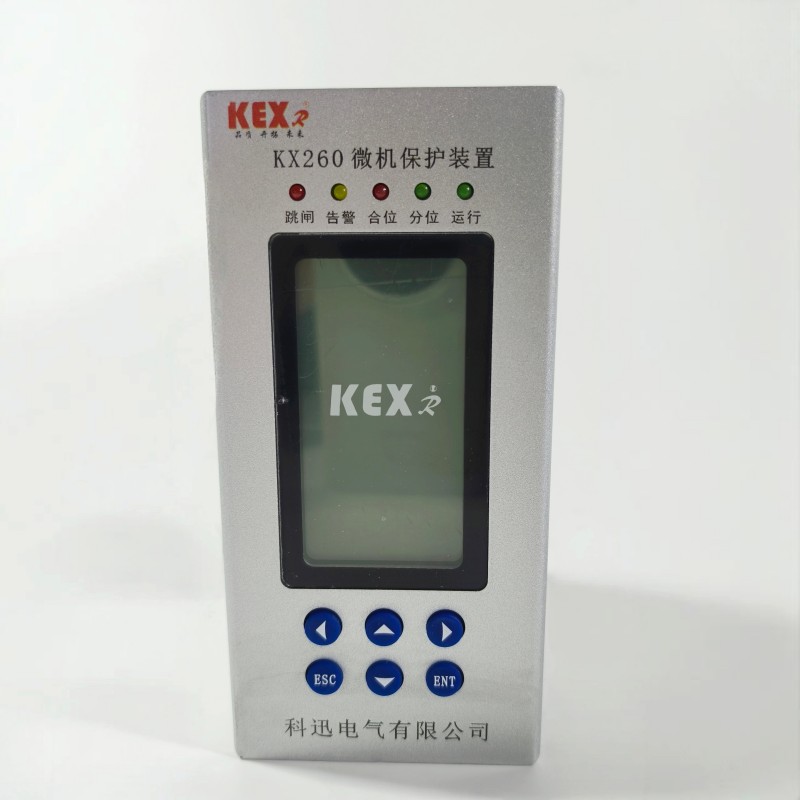

3. Dispositif de protection du micro-ordinateur

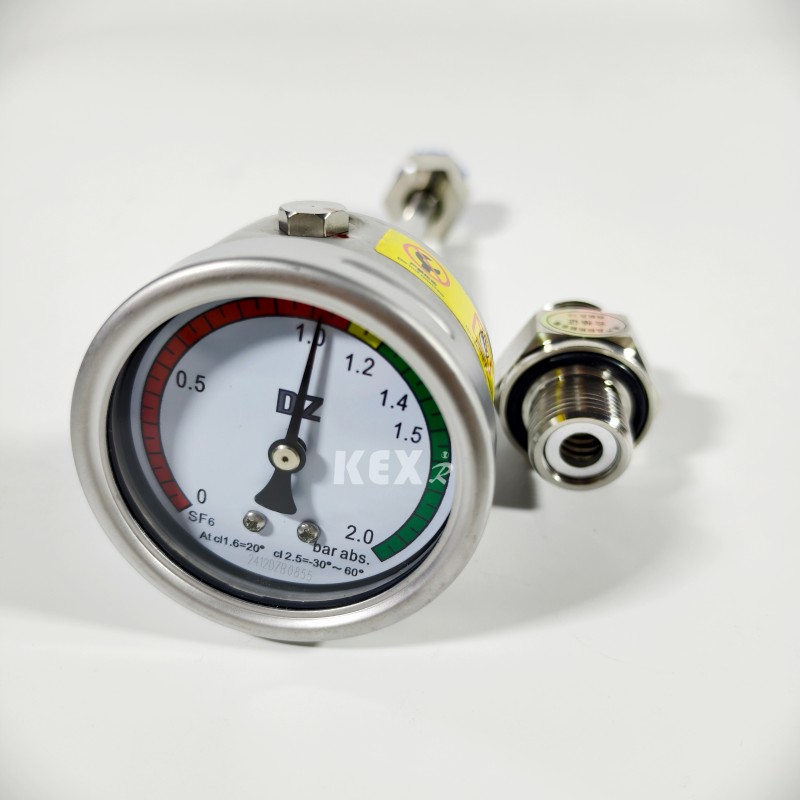

6.Baromètre

7. Affichage chargé

 8.. Indicateur de défaut

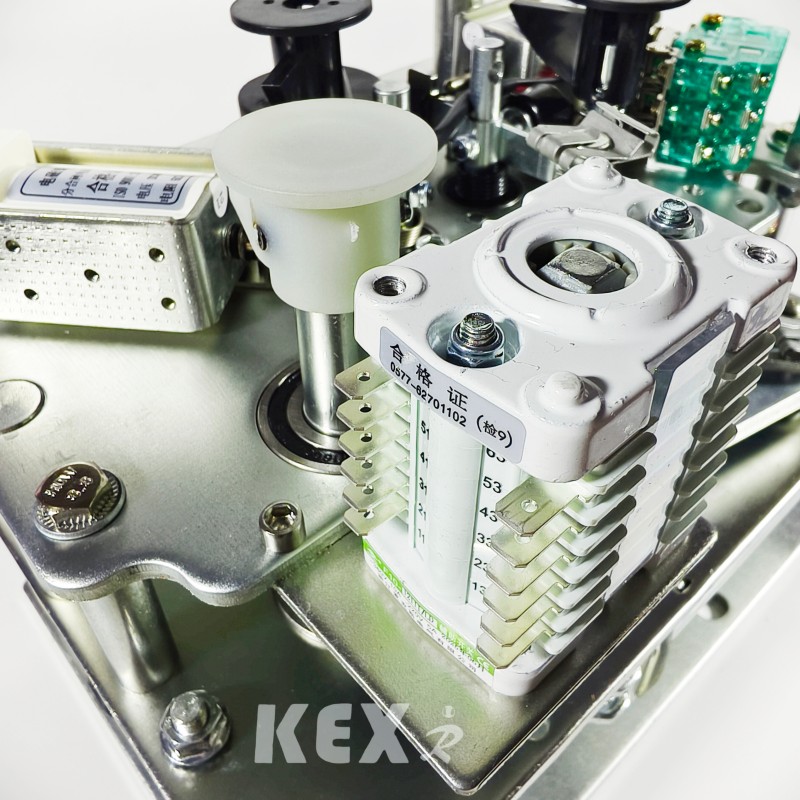

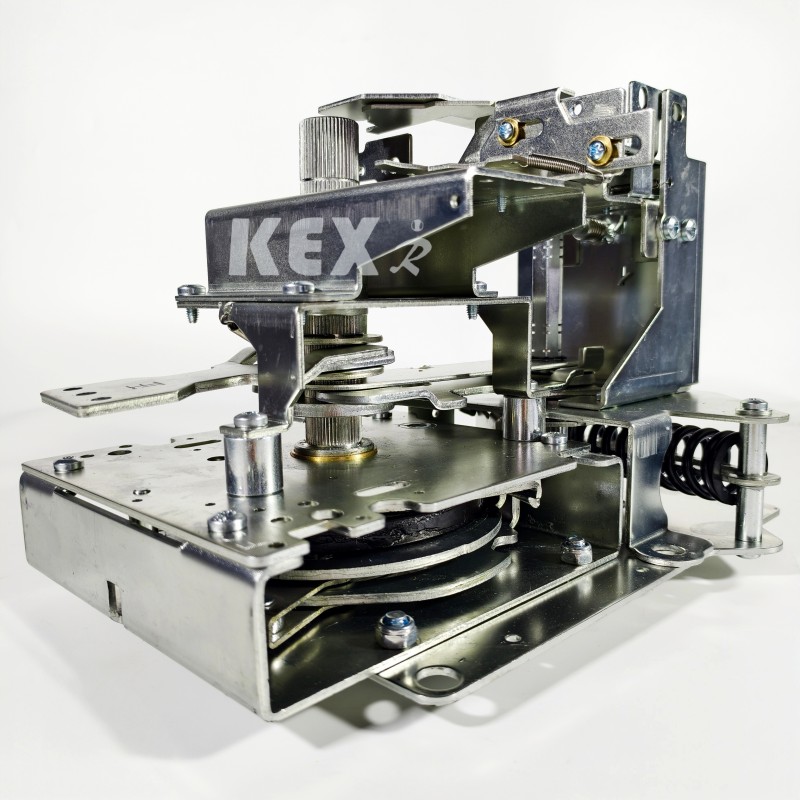

9. Mécanisme de commande électrique

10. Mécanisme de commande manuel

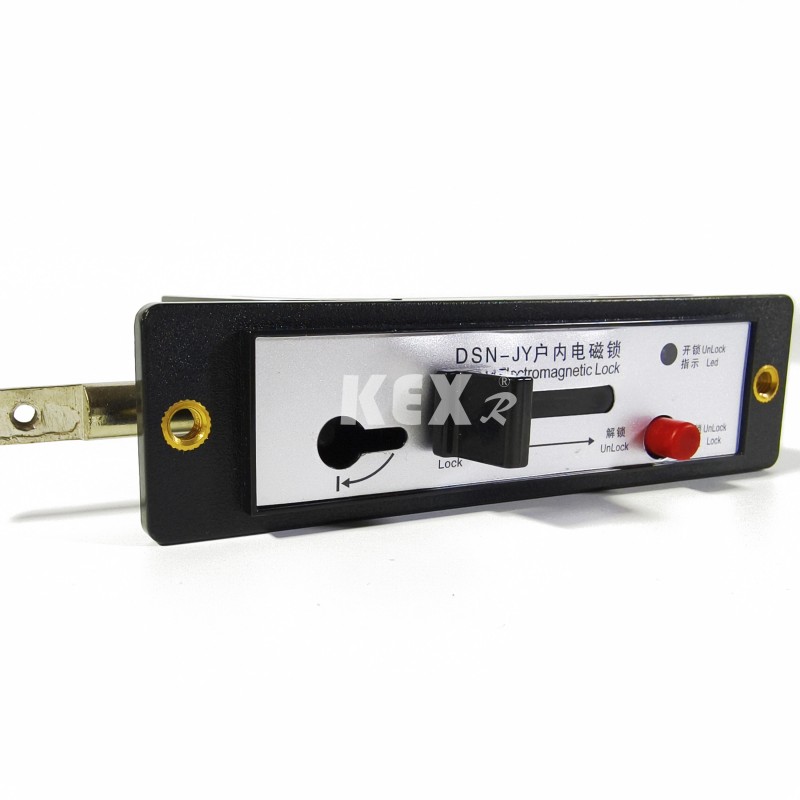

11. Serrure électromagnétique

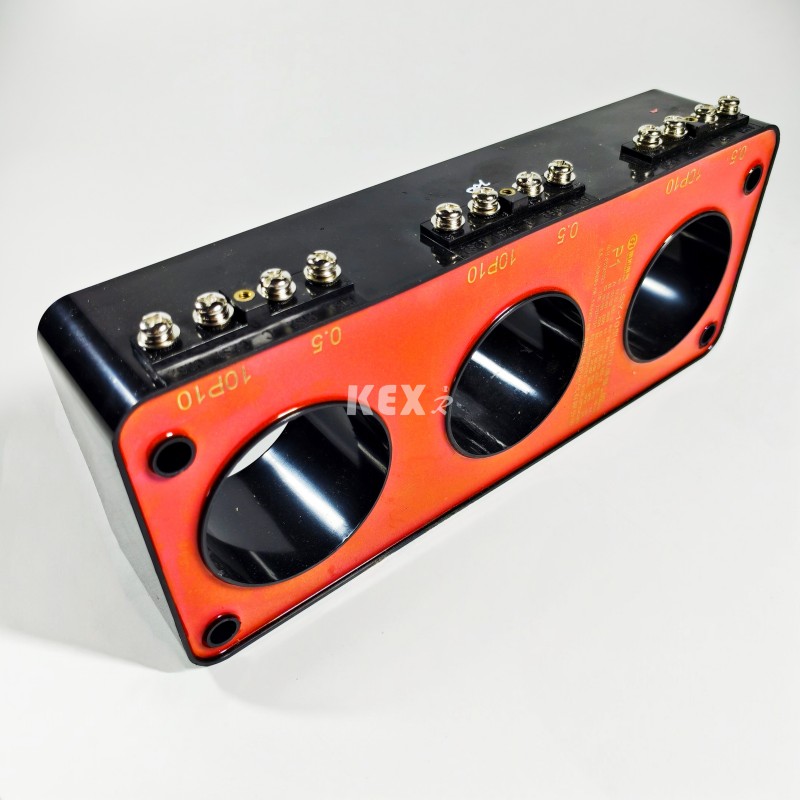

12~13 . Transformateur de courant

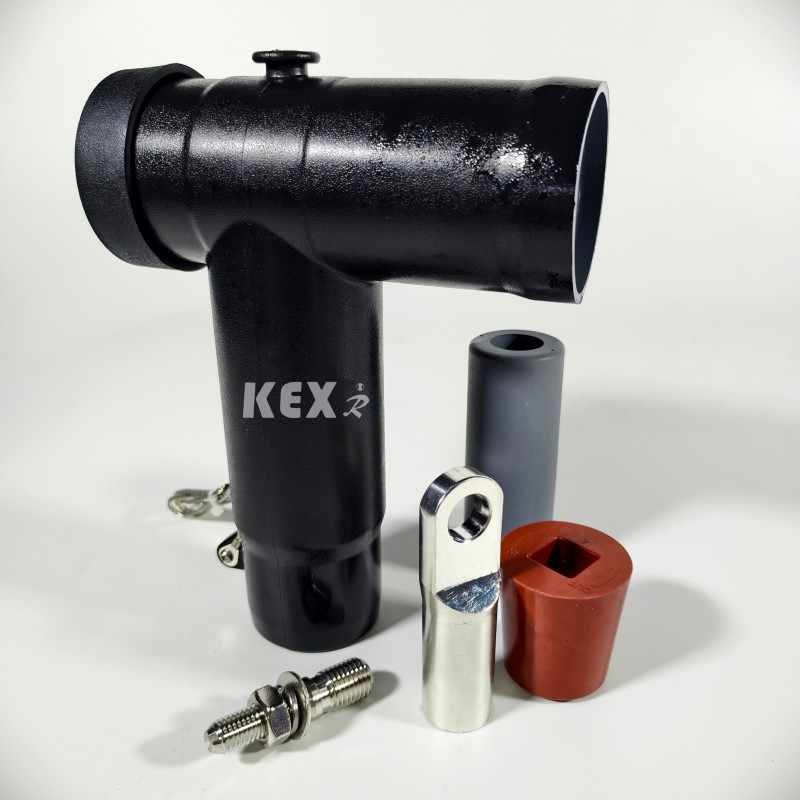

14. Prise de câble

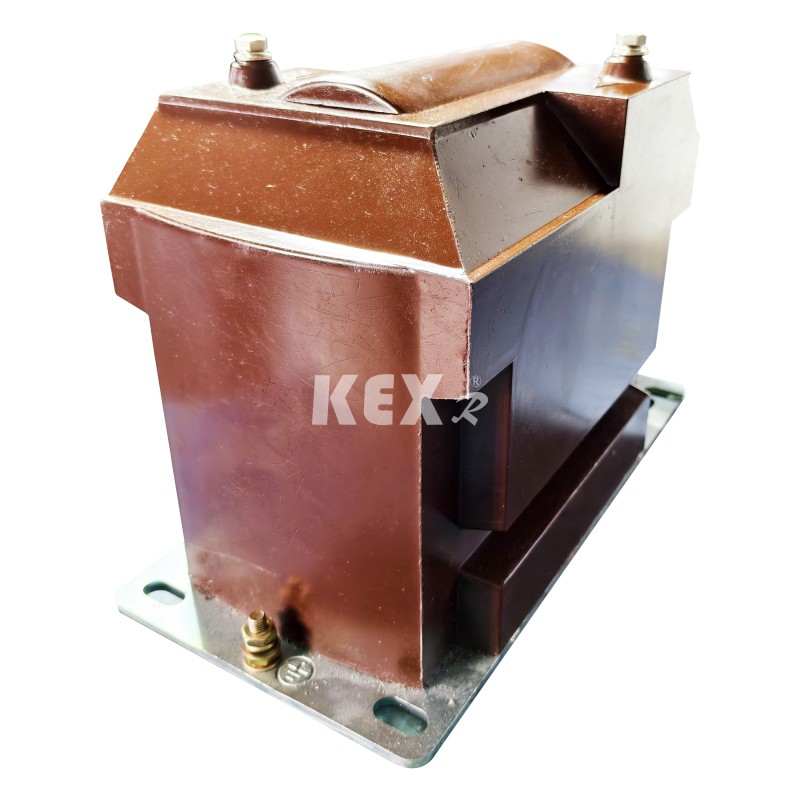

15. Transformateur de tension

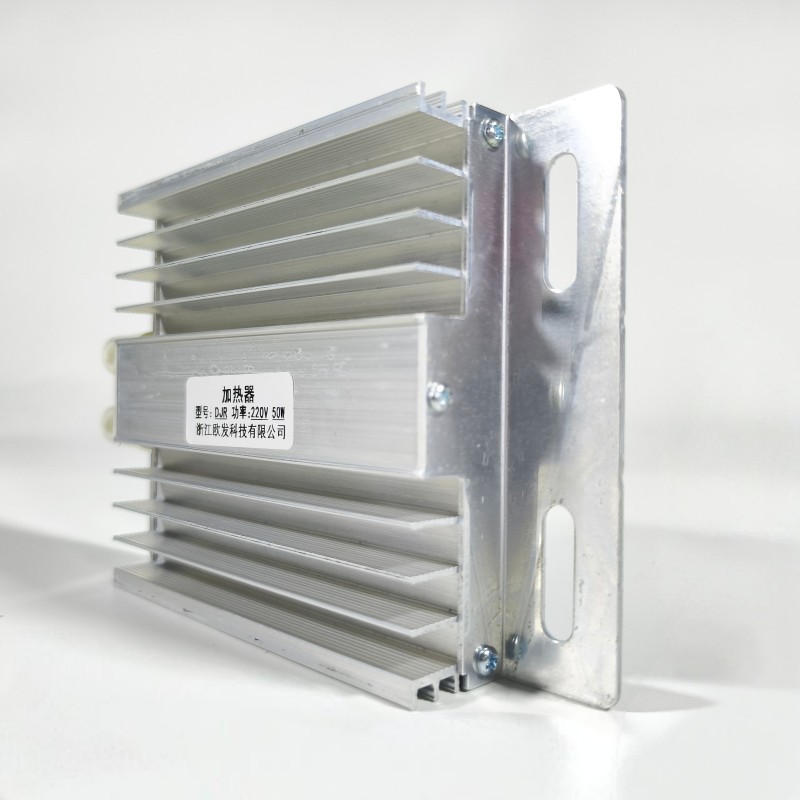

16. Plaque chauffante en alliage d'aluminium

● Conditions d'utilisation

L'armoire SIG de type combiné KXRM6-12 convient aux températures élevées et basses (+40 ℃ ~ -40 ℃), à l'humidité, à la poussière, à la pollution saline, aux mines, à la haute altitude (1 000 m) et à d'autres environnements. Une immersion à court terme dans l'eau dans les 24 heures n'affecte pas l'utilisation. Remarque : Si l'altitude est plus élevée, veuillez indiquer l'altitude spécifique.

● Normes

L'armoire SIG de type combiné KXRM6-12 répond aux normes ci-dessous

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, etc.

GB3804, GB3906, GB11022, etc.

● Principaux avantages

◆ Le gaz SF6 dans l'armoire SIG de type combiné KXRM 6-12 est utilisé comme moyen d'extinction d'arc et d'isolation.

◆ L'armoire électrique est entièrement scellée et isolée ; Les jeux de barres, les interrupteurs et les pièces sous tension sont entièrement enfermés dans une coque en acier inoxydable.

◆ La cavité est remplie de gaz SF6 à 1,4 bar et le niveau de protection atteint IP67 : l'ensemble du dispositif de commutation n'est absolument pas affecté par les conditions environnementales externes, ce qui peut garantir le fonctionnement normal de l'interrupteur même dans des cas extrêmes tels qu'une immersion dans l'eau à court terme, et le produit ne nécessite aucun entretien.

◆ L'armoire de commande est dotée d'un dispositif de verrouillage parfait à « cinq préventions », qui élimine complètement les pannes de fonctionnement du personnel et de l'équipement pouvant être causées par une mauvaise utilisation humaine.

 ◆ Toutes les armoires électriques disposent de canaux de décompression fiables et sûrs, qui peuvent garantir la sécurité personnelle des opérateurs même dans des cas extrêmes.

 ◆ L'armoire est divisée en combinaisons d'unités fixes et en combinaisons d'unités extensibles.

◆ L'armoire entre et sort généralement par l'avant, et elle peut également être étendue ou étendue depuis le côté selon différentes positions d'installation.

◆ La taille de l'armoire est pratique à installer et peut convenir aux endroits avec un espace étroit et de mauvaises conditions environnementales.

◆ L'armoire peut être équipée de dispositifs électriques, de télécommande et de surveillance en fonction des différents besoins des utilisateurs.

● Tableau des paramètres principalement techniques

NOTE¹: Dépend du courant nominal du fusible

NOTE²:Dépend du fusible haute tension

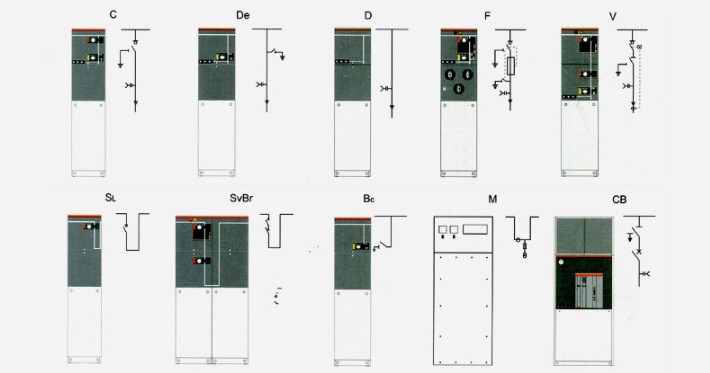

● Chaque module de l'armoire SIG de type combiné a la configuration suivante

▶Configuration de l'armoire D Voir « Module de connexion de câble sans couteau de mise à la terre » pour la configuration et les caractéristiques standard.

▶Configuration de l'armoire C Voir "Module interrupteur de charge" pour la configuration et les caractéristiques standards.

▶Configuration de l'armoire F Voir « Module interrupteur à vide » pour la configuration et les caractéristiques standard.

 La combinaison standard d'armoire SIG de type combiné KX-RM6 peut également fournir les configurations suivantes

▶Indicateur de tension capacitif de la traversée entrante

▶Chaque chambre à air est équipée d'un manomètre pour surveiller la densité SF6.

▶Anneau de levage

▶Poignée de commande

Exemple:

□ Interrupteur de charge Module C

○ Configuration et fonctionnalités standard

▶Jeu de barres 630a

▶Interrupteur de charge/mise à la terre à trois stations

▶ Mécanisme de commande à ressort unique à trois stations avec deux interrupteurs de charge indépendants et arbres de commande de l'interrupteur de mise à la terre.

▶Indication de position de l'interrupteur de charge et de l'interrupteur de mise à la terre

▶Douille de sortie horizontale à l'avant, douille de boulon série 630A 400.

▶Indicateur de tension capacitif pour indiquer l'électrification de la traversée

▶Pour toutes les fonctions de l'interrupteur, il est pratique d'installer un dispositif de cadenas sur le panneau.

▶Manomètre de gaz SF6 (un seul dans chaque boîte de gaz SF6)

▶Jeu de barres de mise à la terre

▶Interverrouillage entre l'interrupteur de mise à la terre et le panneau avant de la salle des câbles

○ Configurations et fonctionnalités facultatives

▶Extension de bus réservée

▶Bus externe

▶ Mécanisme de commande électrique de commutateur de charge DC24V/48V/110V/220V ; C.A. 110 V/220 V ;

▶Indicateur de court-circuit et de défaut à la terre Transformateur de courant à anneau de mesure et ampèremètre

▶ Transformateur de courant annulaire de mesure et wattheuremètre

▶Un parafoudre ou une double tête de câble peuvent être installés au niveau du manchon d'entrée du câble.

▶ Verrouillage par clé Verrouillage de la mise à la terre sous tension de la ligne entrante (verrouillage de l'interrupteur de mise à la terre lorsque la traversée est sous tension) AC/DC 110 V/220 V. contact auxiliaire

▶ Position de l'interrupteur de charge 2NO+2NC, position de l'interrupteur de mise à la terre 2NO+2NC, manomètre 1NO avec signal et extincteur d'arc 1NO avec contact de signal.

▶L'appareil secondaire peut être installé dans

▶Chambre de ligne secondaire en haut de l'armoire électrique, boîtier basse tension en haut de l'armoire électrique.

□ Interrupteur de charge et fusible combinés Module F

○ Configuration et fonctionnalités standard

▶Jeu de barres 630a

▶Interrupteur de charge à trois stations, la première extrémité du fusible est mécaniquement liée à l'interrupteur de mise à la terre à l'extrémité du fusible.

▶ Mécanisme de commande à ressort à trois stations, avec deux interrupteurs de charge indépendants et des arbres de commande de l'interrupteur de mise à la terre.

▶Indication de position de l'interrupteur de charge et de l'interrupteur de mise à la terre

▶Fusible

▶Le fusible est placé horizontalement.

▶Indication de déclenchement du fusible Traversée de sortie horizontale à l'avant, traversée enfichable série 200 de 200A.

▶Indicateur de tension capacitif pour indiquer l'électrification de la traversée

▶Pour toutes les fonctions de l'interrupteur, il est pratique d'installer un dispositif de cadenas sur le panneau.

▶Manomètre de gaz SF6 (un seul dans chaque boîte de gaz SF6)

▶Jeu de barres de mise à la terre

▶Les paramètres de fusible pour la protection du transformateur sont 12KV, max 125A, 24KV et max 63A.

▶Interverrouillage entre l'interrupteur de mise à la terre et le panneau avant de la salle des câbles.

○ Configurations et fonctionnalités facultatives

▶Extension de jeu de barres réservée

▶ Moteur de bus externe pour le fonctionnement du commutateur de charge 24 V/48 V DC 110 V/220 V DC/AC.

▶ Bobine de déclenchement parallèle 24 V/48 V DC 110 V/220 V DC/AC.

▶ Bobine de fermeture parallèle 24 V/48 V DC 110 V/220 V DC/AC.

▶ Transformateur de courant à anneau de mesure et ampèremètre Transformateur de courant à anneau de mesure et wattheuremètre

▶ Verrouillage de la mise à la terre sous tension de la ligne entrante (verrouillage de l'interrupteur de mise à la terre lorsque la traversée est sous tension) AC/DC 110 V/220 V. contact auxiliaire

▶ Position de fermeture de la charge 2NO+2NC, position de l'interrupteur de mise à la terre 2NO+2NC, fusible fondu 1NO, manomètre 1NO avec signal et extincteur d'arc 1NO avec contact de signal.

▶Le dispositif secondaire peut être installé dans la chambre de ligne secondaire en haut de l'armoire électrique et dans le boîtier basse tension en haut de l'armoire électrique.

□ Module de compteur M

○ Configuration et fonctionnalités standard

▶Coffret de comptage 12KV

▶2 transformateurs de courant

▶2 transformateurs de tension

▶6 bagues de la série 400 sont utilisées pour connecter le bus externe étendu flexible du GSFR6-12, avec l'entrée supérieure et la sortie inférieure.

▶Brise-flamme pour protéger le PT

▶ Composant basse pression 1 voltmètre avec inverseur, 1 ampèremètre avec inverseur, largeur x hauteur x profondeur = 696 × 1806 × 820 mm.

○ Configurations et fonctionnalités facultatives

▶3 transformateurs de courant

▶Paratonnerre à 3 transformateurs de tension

▶Indicateur de tension capacitif pour indiquer que l'appareillage est chargé

▶Composant basse pression  ： 1 compteur de puissance, 1 compteur de puissance réactive.

□ Module VCB CB

○Configuration et fonctionnalités standard et facultatives

▶Le parafoudre est installé au niveau du câble entrant du jeu de barres 1250a/630a.

▶Disjoncteur sous vide pour protection de ligne de 1250a/630a

▶Transformateur de courant

▶Disjoncteur à vide VD4X0 à commande électrique 10VDC

▶Transformateur de tension

▶ Fonctionnement électrique de l'UXO, un interrupteur d'isolement/mise à la terre supérieur à trois stations du disjoncteur à vide. ▶Unité de protection et de contrôle REF542plus (avec TC de protection)

▶Bobine de déclenchement shunt 110V/220V DC

▶Bobine de fermeture 110V/220VDC

▶Douille de boulon série 400 de la douille de sortie 1250A/630A disposée horizontalement à l'avant.

▶ Extension de bus réservée de l'indicateur de tension capacitif 1250 A/630 A pour indiquer la tension de la douille.

▶Manomètre de gaz SF6 (un seul dans chaque boîte de gaz SF6) Largeur x hauteur x profondeur = 696× 1806× 781 mm. ▶Séquence marche-arrêt : O-0,3s-CO-180s-CO.

▶Capteur de pression de gaz

□ Accessoires optionnels

1. Contact auxiliaire Tous les interrupteurs de charge et disjoncteurs peuvent être équipés de 2NO+2NC indiquant la position du commutateur. Une bobine de déclenchement parallèle (AC ou DC) peut être installée sur l'interrupteur du transformateur et le disjoncteur, et le composant de commande basse tension est situé derrière le panneau avant.

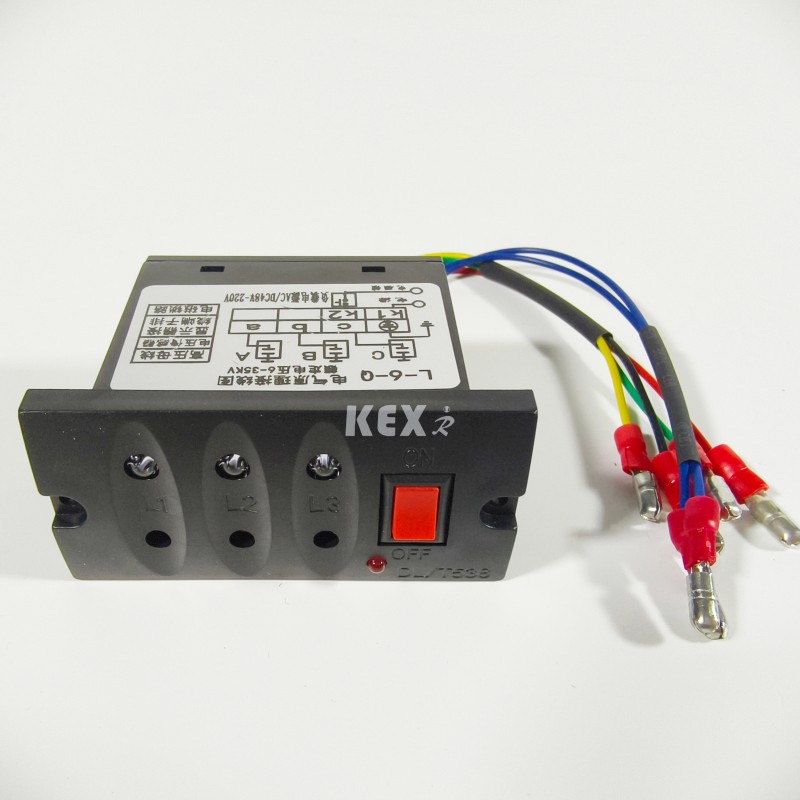

2. Indication de tension L'indicateur de tension capacitif indique si la traversée est chargée ou non, et la prise située dessus peut être utilisée pour la phase nucléaire.

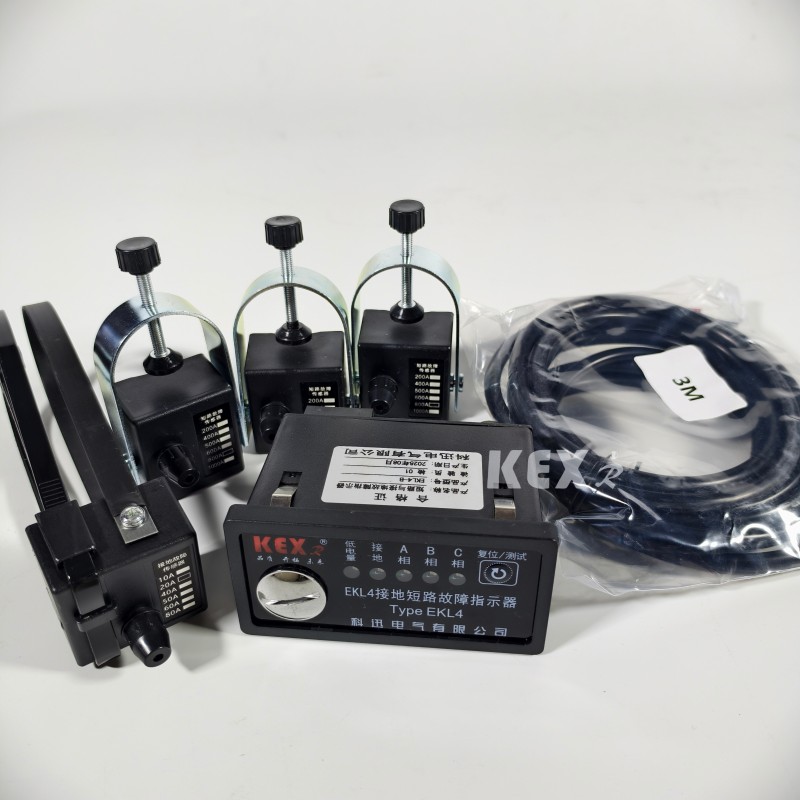

3. Indicateur de court-circuit et de défaut à la terre Afin de faciliter la localisation des défauts, le module de commutation par câble peut être équipé d'indicateurs de court-circuit et de défaut à la terre pour une détection simple des défauts.

4. Fonctionnement électrique Il s'agit d'un schéma standard pour le mécanisme de fonctionnement manuel de l'unité de commutation par câble et de l'unité de transformateur. Vous pouvez également choisir d’installer une commande électrique. Les interrupteurs à câble, les disjoncteurs à vide et les interrupteurs de mise à la terre sont tous actionnés par des mécanismes situés derrière le panneau avant. Tous les interrupteurs et disjoncteurs peuvent être actionnés par une poignée de commande (configuration standard) ou peuvent être équipés d'un mécanisme de commande motorisé (accessoires). Cependant, l'interrupteur de mise à la terre ne peut être actionné que manuellement et un mécanisme capable de fermer le courant de défaut est configuré. Le mécanisme de commande électrique peut être facilement réalisé par étapes.

5. Connexion des câbles Des bagues standard conformes à la norme DIN47636 sont installées. Toutes les traversées ont la même hauteur par rapport au sol et sont protégées par une plaque de recouvrement du local à câbles. Certaines plaques de recouvrement peuvent être verrouillées avec le commutateur de mise à la terre, et des plaques de recouvrement spéciales à double salle de câbles peuvent également être utilisées pour les lignes entrantes à double câble.

6. Indicateur de pression Généralement équipé d'un indicateur de pression, formé par un manomètre. De plus, des contacts électriques peuvent être prévus pour indiquer la réduction de pression.

7. Serrure à clé Des serrures à clé pour disjoncteurs, interrupteurs de charge et interrupteurs de mise à la terre peuvent être installées. Il peut être équipé d'un semi-abri à verrouillage, adapté aux disjoncteurs, aux interrupteurs de charge et aux interrupteurs de mise à la terre.

8. Coupeur d'arc Toutes les unités du réseau en anneau peuvent être équipées de coupe-arc. Lorsqu'un arc se produit à l'intérieur, les parafoudres d'arc se fermeront automatiquement sur la traversée entrante, y compris les modules D, DE et V, et tous les modules de câbles peuvent être équipés d'un parafoudre d'arc. Ils doivent commander avec l'unité et ne peuvent pas la modifier. L'action de l'extincteur d'arc peut être indiquée par cette méthode, et les contacts électriques dans l'armoire SF6 sont connectés à la borne derrière le panneau avant.

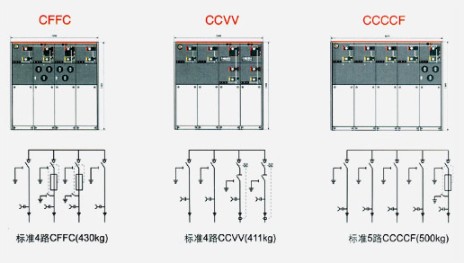

● Exemple de schéma

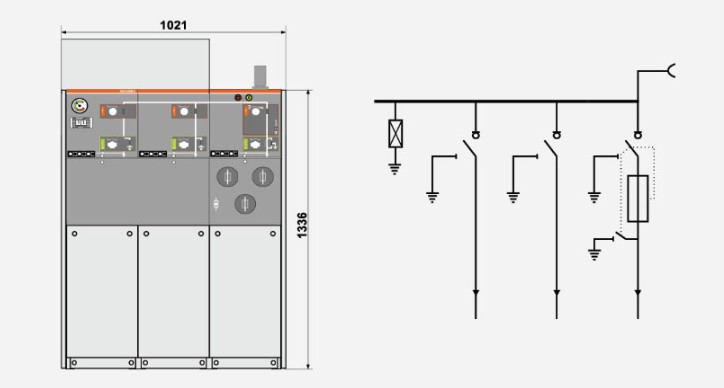

◆ Schéma 1 SA+CCF+

 Installez un parafoudre sur le bus et laissez-le pour expansion.

 Remarque : Le nombre d'unités de commutation ne doit pas être inférieur à 3.

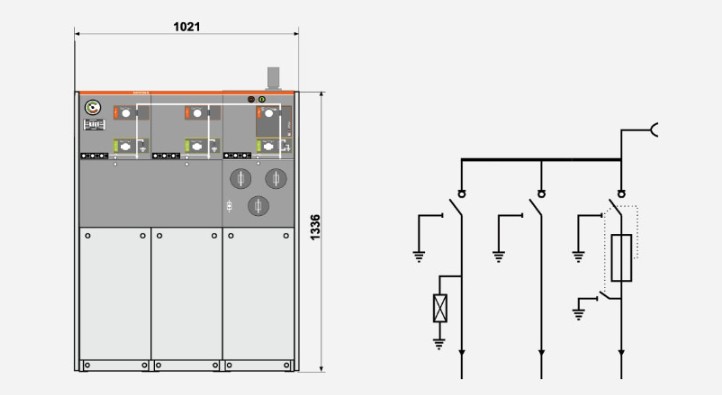

◆ Schéma 2 CCF+

Installez un parafoudre dans la ligne d'arrivée et réservez l'expansion.

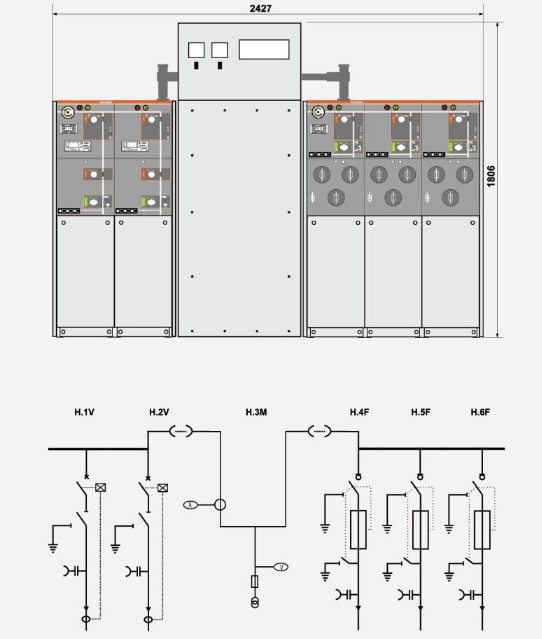

◆ Schéma 3  W+M+FFF

Calcul côté HT

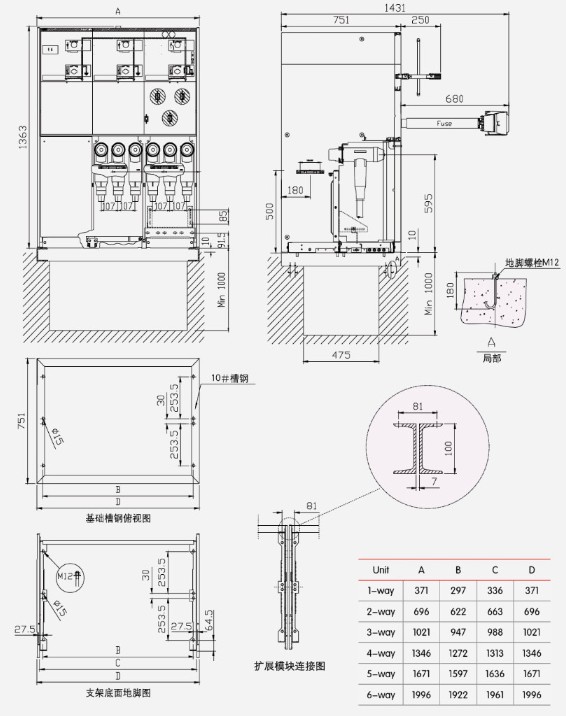

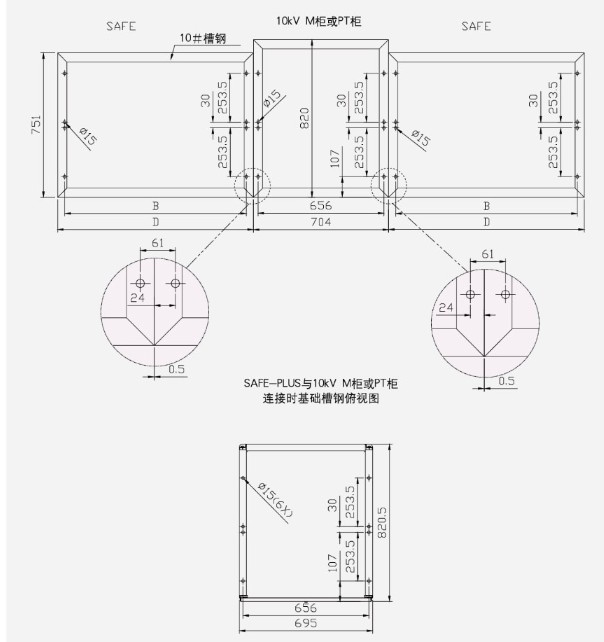

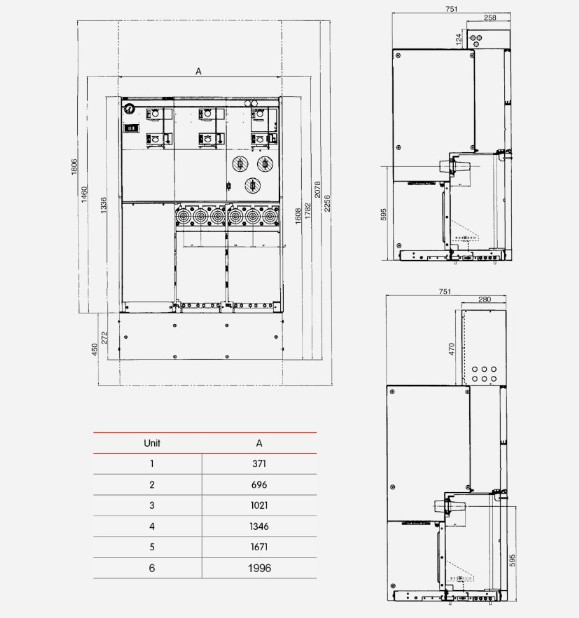

● Tableaux de structure et de dimensions de l'armoire SIG de type combiné KXRM6-12
