Appareillage AIS

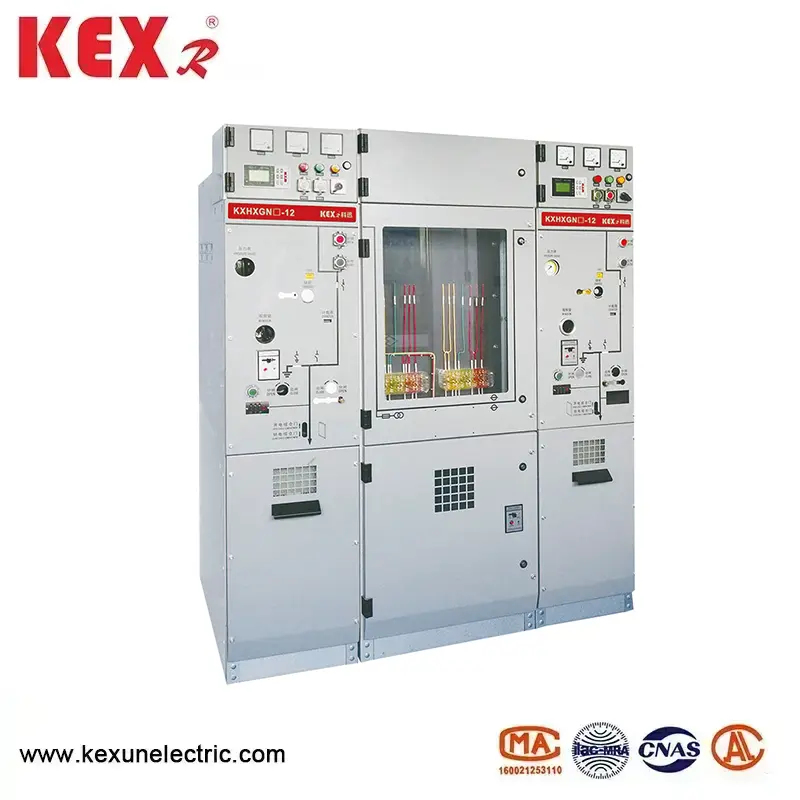

Appareillage de commutation AIS de type KXHXGN-12 produit par KEXR, un fournisseur d'équipement de transmission et de distribution d'alimentation en Chine, est une armoire de réseau de cycle à gaz (C-GIS) de 12 kV (C-GIS) avec du gaz de protection de l'environnement (tels que de l'air sec, de l'azote ou du gaz mixte) comme moyen d'isolation, qui convient aux réseaux de distribution du réseau de terminaux.
Modèle: KXHXGN-12
Marque: KEXR

envoyer une demande

Description du produit

● Caractéristique principale de l'appareillage AIS

(1) Avantages de la protection de l'environnement

◆ SFGAS libre: les appareils de commutation AIS adoptent de l'air sec, de l'azote ou du nouveau gaz de protection de l'environnement (tels que G, Airplus®, etc.) sont utilisés, ce qui est conforme aux réglementations EU F-GAS et à la politique de «double carbone» de la Chine.

◆ Émission à faible teneur en carbone: par rapport à l'armoire de réseau de bague SF, le GWP (potentiel de réchauffement climatique) approche de zéro.

(2) conception structurelle

◆ Conception modulaire: L'unité de l'appareillage AIS de la ligne entrante, la ligne sortante, la mesure et le PT peuvent être élargies.

◆ Structure fermée: Le niveau de protection de l'appareillage de commutation AIS atteint l'IP67, qui est résistant à la poussière, à l'épreuve de l'humidité et à l'épreuve de la condensation, adapté à un environnement sévère.

◆ Taille compacte: il économise de l'espace que l'armoire de réseau AIS et est plus respectueux de l'environnement que les SF traditionnels.

(3) Options intelligentes

La surveillance intelligente (telle que le DTU, la mesure de la température en ligne, la surveillance partielle des décharges, etc.) peuvent être sélectionnées pour prendre en charge l'accès à l'Internet des objets (IoT) et réaliser le fonctionnement et la maintenance à distance.

● Paramètres techniques de l'appareillage AIS

◆ Armoire de disjonction de circuit

Article				Unité	Données
Tension nominale				Kv	12
Fréquence nominale				HZ	50
Niveau d'isolation noté	Fréquence de travail de 1 min Tension		À groud ， phase à la phase	Kv	42
			Casser		48
	Impulsion d'éclairage Tension avec le pic）		À groud ， phase à la phase	Kv	75
			Casser		85
	Fréquence de puissance 1 min Tension de tension de circuit auxiliaire / de commande (à la terre)			Kv	2
Courant nominal				A	630
Current à court terme à court terme （Valeur virtuelle）			Circuit principal / interrupteur de mise à la terre	le	25/4S
			Circuit de mise à la terre	le	21.7 / 4S
Courant de trait de pic nominal			Circuit principal / interrupteur de mise à la terre	le	63
			Circuit de mise à la terre	le	54.5
Courant et temps de rupture de court-circuit nominal				ka / temps	25/30
Courant de fermeture de court-circuit nominal (pic)				le	63
Courant de facturation de câble nominal				A	25
Séquence opérationnelle nominale du disjoncteur O-0.3S-CO-180S-CO
Vie mécanique		Disjoncteur / déconnecteur		Temps	10000/3000
Diplôme IP		Boîte scellée			IP67
		Coquille de swichgear			Ip4x
Pression de gaz		Niveau de charge de gaz nominal (20 ℃, pression de jauge)		MPA	0.02
		Niveau de déchargement de gaz à gaz nominal (20 ℃, pression de jauge)		MPA	0
Performances d'étanchéité,		Taux de fuite annuel		%/Année	≤0,05

◆ Armoire de chargement de chargement

Article			Unité	Données
Tension nominale			Kv	12
Fréquence nominale			HZ	50
Niveau d'isolation noté	Fréquence de travail de 1 min Tension		Kv

	Impulsion d'éclairage Tension avec le pic）		Kv

	Fréquence de puissance 1 min Tension de tension de circuit auxiliaire / de commande (à la terre)		Kv	2
Courant nominal			A	630
Current à court terme à court terme （Valeur virtuelle）		Circuit principal / interrupteur de mise à la terre	Le	25/4S
		Circuit de mise à la terre	Le	21.7 / 4S
Courant de trait de pic nominal		Circuit principal / interrupteur de mise à la terre	Le	63
		Circuit de mise à la terre	Le	54.5
Courant de fermeture de court-circuit nominal (pic)		Interrupteur de chargement / interrupteur de mise à la terre	Le	63
Courant d'interruption de charge active nominale			A	630
Courant d'interruption en boucle fermée notée			A	630
Courant d'interruption de charge active de 5%			A	31.5
Courant de facturation de câble nominal			A	10
Temps de rupture de charge active nominale			Temps	100
Rupture de courant de défaut de terre			A / temps	31,5/10
Le courant de charge des lignes et des câbles est déconnecté sous la condition de défaut de terre.			A / temps	17.4/10
Vie mécanique	Disjoncteur / déconnecteur		A / temps	10000/3000
Diplôme IP	Boîte scellée			IP67
	Coquille de swichgear			Ip4x
Pression de gaz	Niveau de charge de gaz nominal (20 ℃, pression de jauge)		MPA	0.02
	Niveau de déchargement de gaz à gaz nominal (20 ℃, pression de jauge)		MPA	0
Performances d'étanchéité,	Taux de fuite annuel		%/Année	≤0,05

● Standard de mise en œuvre de l'appareil-bassal AIS

◆ Exigences techniques courantes des normes GB / T 1022 pour l'appareil à commutation haute tension et la commande de contrôle. ◆ GB / T39063640.5kV ACT en métal AC-Appareillage et équipement de commande fermées en métal.

◆ GB / T1985 interrupteur d'isolement AC à haute tension et interrupteur de mise à la terre

◆ GB / T38043.6-40.5 kV Contrutaire à haute tension

◆ GB / T1984 Disjonction de circuit AC à haute tension

◆ GB / T4208 Code IP de niveau de protection des shells

◆ GB / T7354 Mesure de décharge partielle

◆ GB / T311.1 Coordination d'isolation Partie 1: Définition, principes et règles

● Utilisation des conditions de l'appareillage AIS

◆ Température maximale: +45 degrés Celsius;

◆ Température minimale: -25 degrés Celsius;

◆ Température maximale: (moyenne des 24 heures) +35 degrés Celsius;

◆ Humidité relative moyenne maximale (24 heures 1: ≤ 95%; Altitude: ≤ 1500m; Capacité sismique: 8 degrés;

◆ Grade de protection: joint corporel chargé IP67, cote de commutateur Shell IP4X ；

◆ L'air environnant ne doit pas être évidemment pollué par des gaz combustibles corrosifs et une vapeur d'eau.

◆ Il n'y a pas de lieu de vibration violent fréquent, et la conception de la dureté sous des pièces difficiles répond à toutes sortes d'exigences.

◆ Lorsqu'il est utilisé dans des conditions environnementales normales au-delà de GB / T3906, l'utilisateur négocie avec KEXR

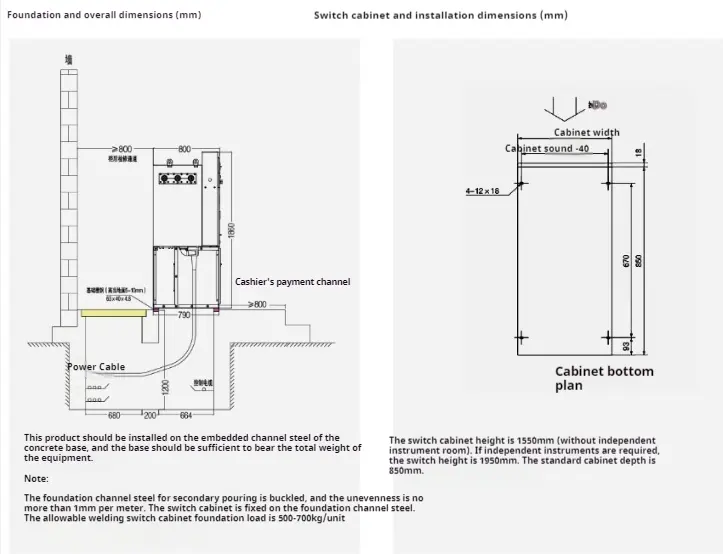

● Instructions d'installation

Ais Switchgear
