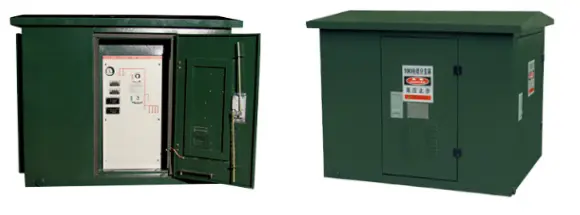

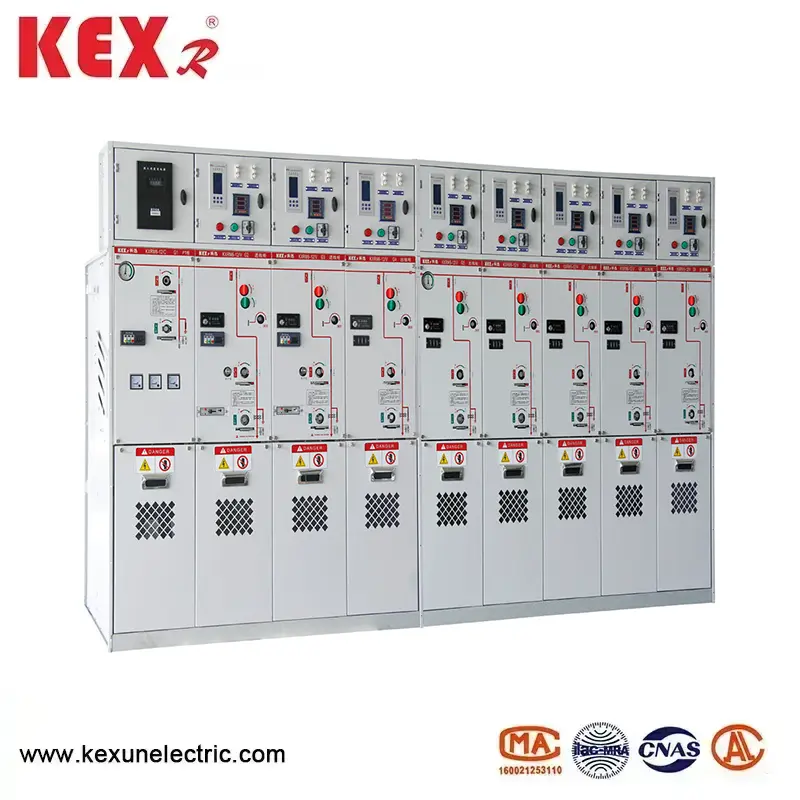

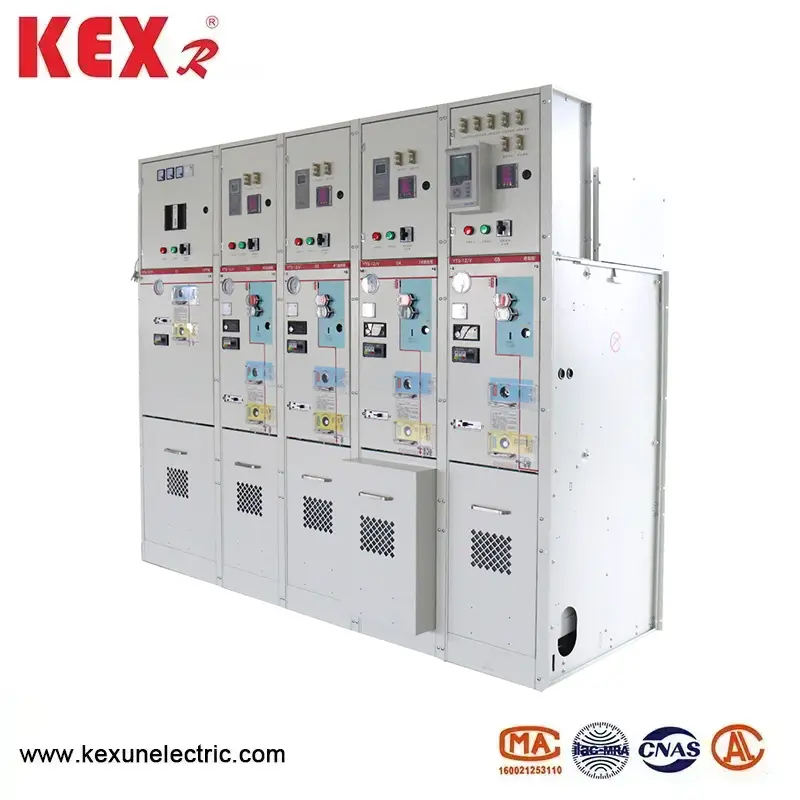

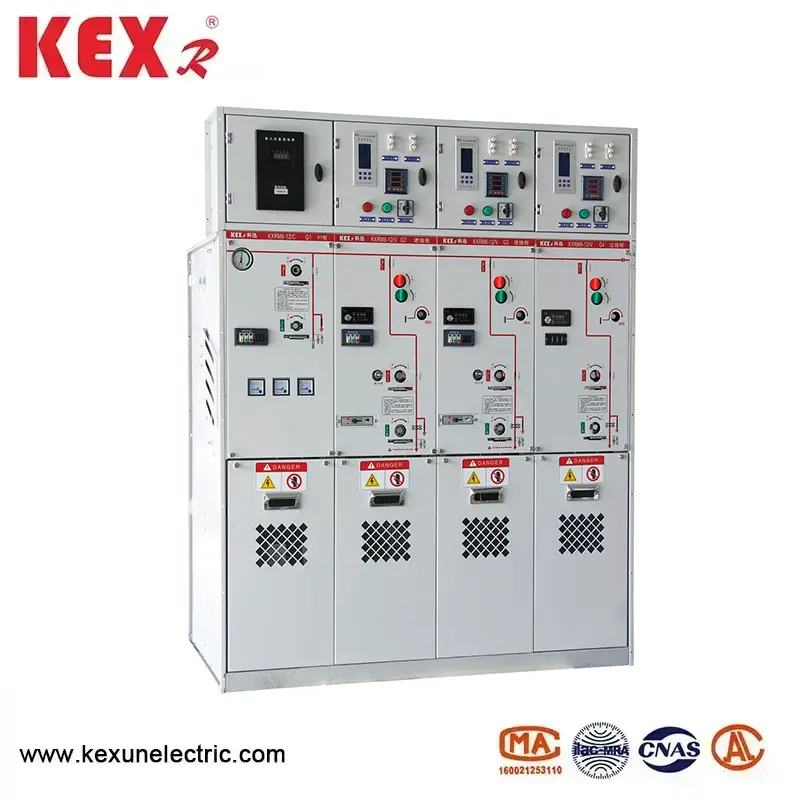

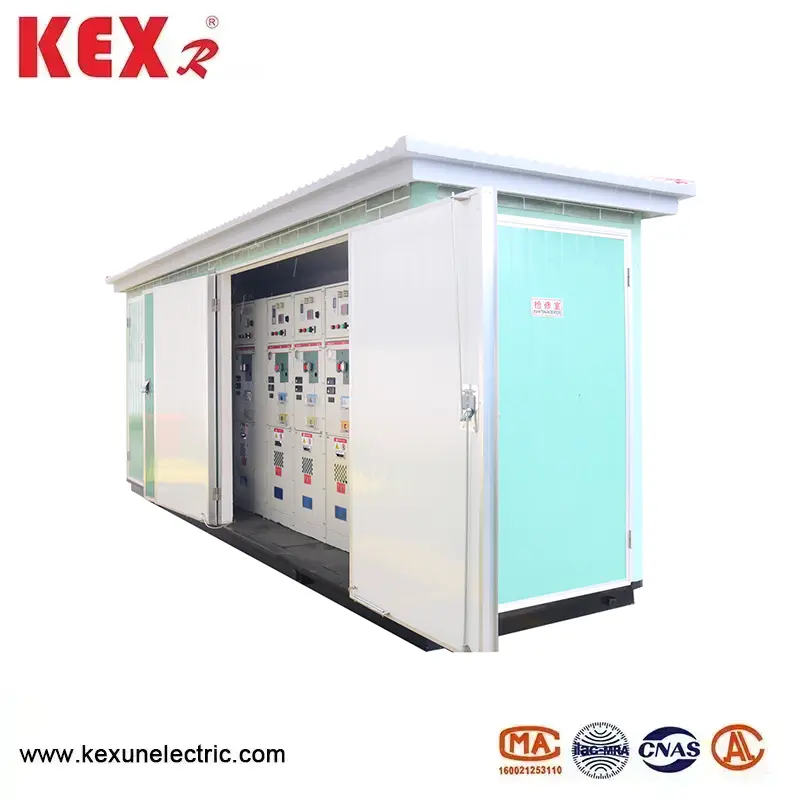

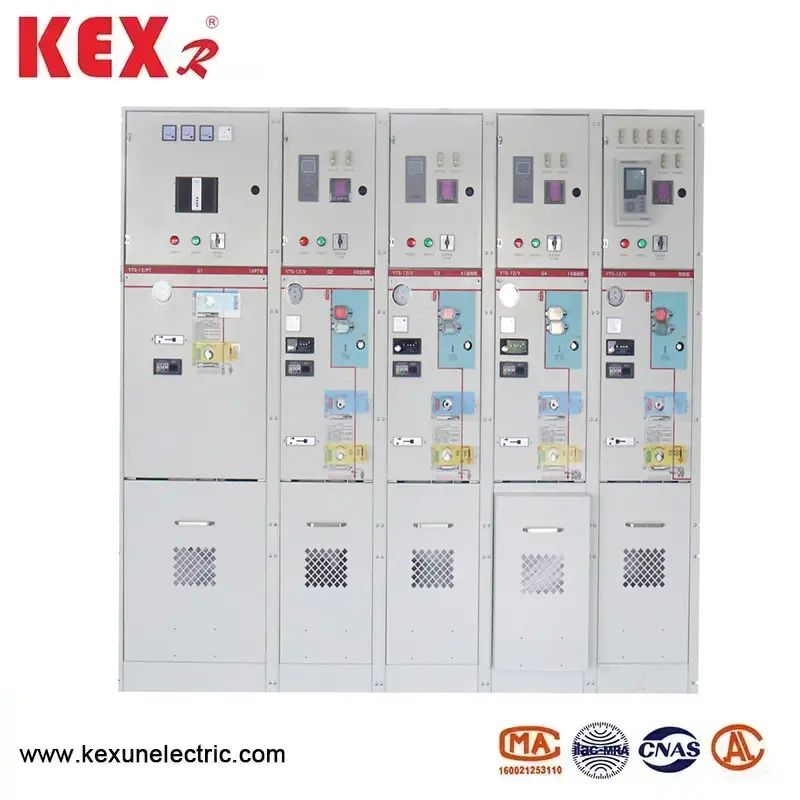

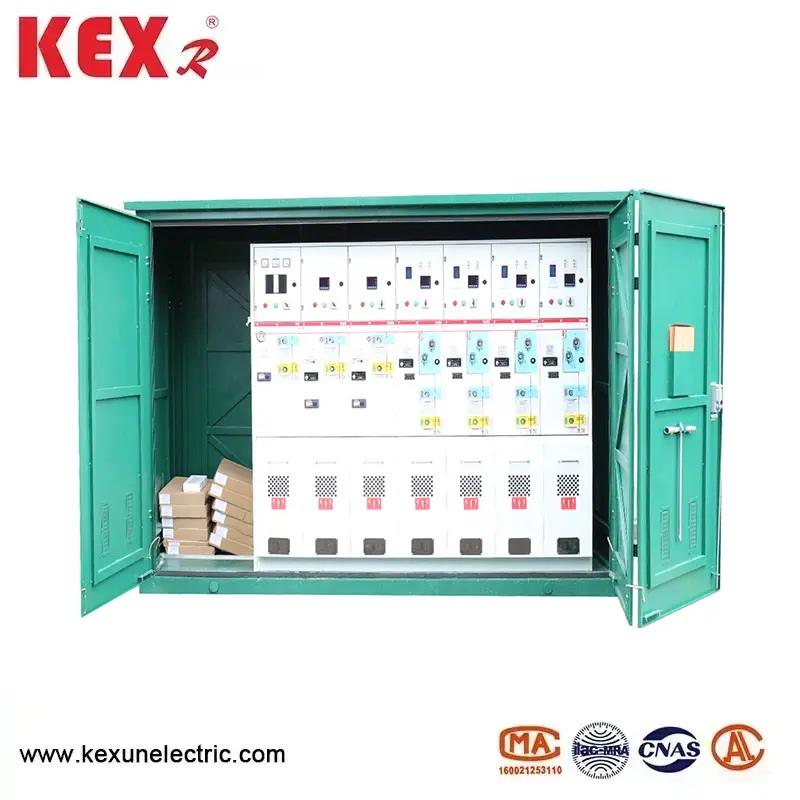

Appareillage de commutation isolée à l'air

● Structure principale et fonction de l'interrupteur de type KXMR6-12

◆ Composants centraux:

▶ Interrupteur de chargement: il est utilisé pour activer et désactiver le courant normal (tel que SF6 ou l'interrupteur de charge d'aspirateur).

▶ Assemblage de fusibles: Fournir une protection de court-circuit (commun dans le circuit de protection des transformateurs).

▶ Interrupteur de mise à la terre: assurer une mise à la terre sûre pendant l'entretien.

▶ Salle de l'instrument: le dispositif de protection du micro-ordinateur ou le module de surveillance peut être sélectionné.

◆ Schéma typique: combinaison modulaire de l'unité de ligne entrante, de l'unité de ligne sortante, de l'unité de mesure et de l'unité PT.

● Scénario d'application d'application de commutation isolée à l'air

▶ Alimentation du réseau d'anneau: en tant que commutateur de nœud en double alimentation ou système de réseau d'anneau d'alimentation multi-puissance.

▶ Distribution des terminaux: le terminal de distribution des entreprises industrielles et minières, des complexes commerciaux et des quartiers résidentiels.

▶ Nouvel accès à l'énergie: contrôle connecté au réseau de l'énergie distribuée telle que la photovoltaïque et l'énergie éolienne.

● Utilisation des conditions de l'appareil-commutation isolées à l'air

L'appareillage de commutation isolé de type KXRM6 convient à une température élevée et basse (+ 40 ℃ ~ -40 ℃), à l'humidité, à la poussière, à la pollution du sel, aux mines, à une altitude élevée (L000) et à d'autres environnements. L'immersion à court terme dans l'eau dans les 24 heures n'affecte pas l'utilisation.

Remarque: Si l'altitude est plus élevée, veuillez indiquer l'altitude spécifique.

● Stadard

Appareillage de commutation isolé de type KXRM6 répond aux normes ci-dessous

1. Normes internationales

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, etc.

2. Norme de Chine

GB3804, GB3906, GB11022, etc.

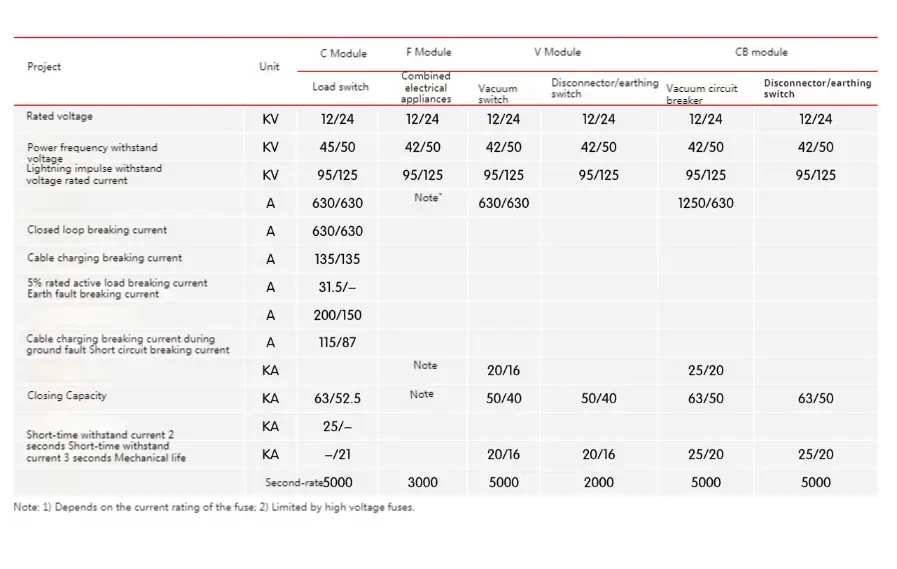

● Tableau de paramètres techniques de commutation à appareil d'appareillage de commutation isolés de type KXRM6

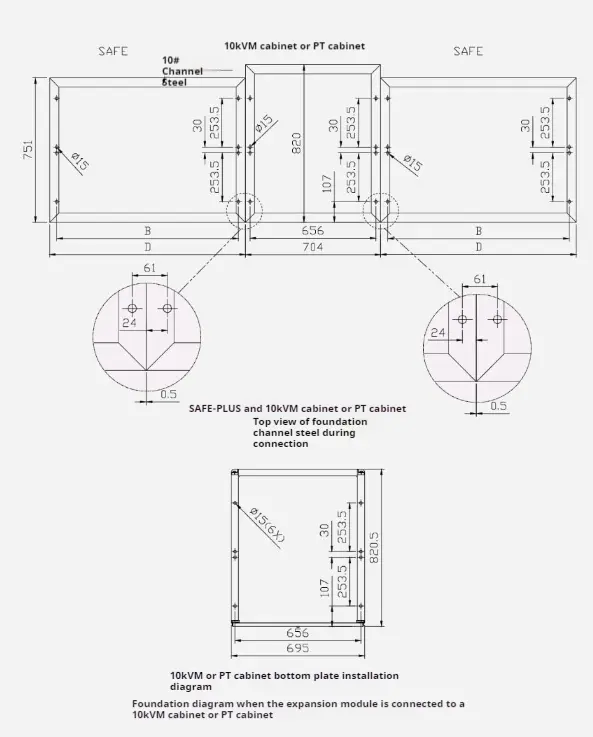

● Structure et dimensions de l'interrupteur de type kxrm6
