Cabinet de l'armoire rempli de gaz

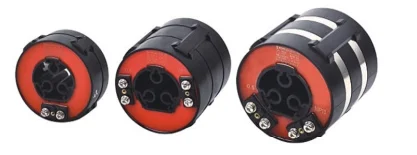

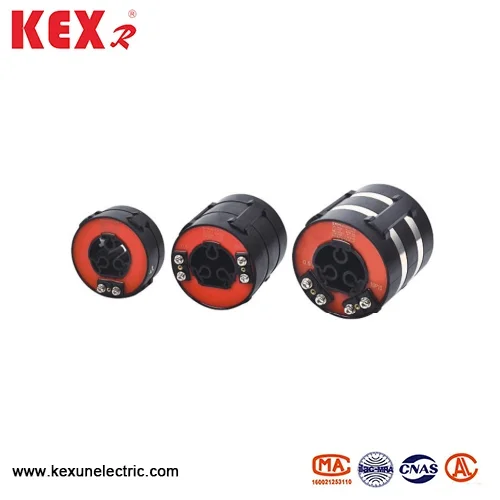

Le compteur CT CT CT de type à gaz LMZK-10 est un transformateur de courant spécialement utilisé dans les armoires gonflables, qui est produite et développée par le fournisseur de Chine Kexun. Il doit être maintenu avec un équipement gonflable spécial, et la pression de la chambre à air doit être confirmée comme normale (≥ 0,4 MPa) avant le fonctionnement.
Modèle: LMZK-10
Marque: KEXR
Modèle: LMZK-10
Marque: KEXR
● Modèle de signification du compteur CT de l'armoire rempli de gaz
L － transformateur actuel
M － à travers le cœur
Z Type de lapin
K －open type
10 － Classe de volant （KV）
● Fonctions principales du CT METTER CTERT CATTER CATTER REMPLAGE DE TYPE LMZK-10
▶ Soutien
▶ Détection des défauts
▶ Protection des relais
● Tableau de paramètres techniques de l'armoire rempli de gaz à gaz
Le rapport de courant nominal, le niveau de précision et la charge nominale de METTER CT de l'armoire rempli de gaz sont indiqués dans le tableau suivant. Le courant secondaire nominal est de 5A ou 1A.
|
But |
Mesurer CT |
CT de protection |
CT à double enroulement |
|||||||
|
Courant primaire nominal |
Précision nominale Charge (VA) |
Précision nominale Charge (VA) |
Précision composite Charge nominale (VA) |
|||||||
|
0.2 |
0.5 |
1 |
10p15 |
10p10 |
10p5 |
0.5 |
1 |
10p10 |
10p5 |
|
|
50 |
|
2.5 |
1 |
|
1 |
1 |
1 |
1 |
1 |
1 |
|
75 |
2.5 |
2.5 |
3.75 |
|
1 |
2.5 |
1 |
1 |
1 |
1 |
|
100 |
2.5 |
2.5 |
3.75 |
|
1 |
3.75 |
1 |
2.5 |
1 |
2.5 |
|
150 |
3.75 |
3.75 |
5 |
|
1 |
3.75 |
1 |
2.5 |
1 |
2.5 |
|
200 |
3.75 |
3.75 |
5 |
|
1 |
3.75 |
3.75 |
5 |
1 |
2.5 |
|
300 |
5 |
5 |
7.5 |
|
2.5 |
5 |
5 |
7.5 |
2.5 |
3.75 |
|
400 |
7.5 |
7.5 |
10 |
1 |
5 |
7.5 |
5 |
7.5 |
3.75 |
5 |
|
500 |
10 |
10 |
10 |
1.5 |
5 |
7.5 |
5 |
10 |
3.75 |
5 |
|
600 |
10 |
10 |
10 |
2.5 |
5 |
10 |
7.5 |
10 |
5 |
7.5 |
|
800 |
15 |
15 |
20 |
3.75 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |
|
1000 |
15 |
15 |
20 |
5 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |
|
1200 |
15 |
15 |
20 |
7.5 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |

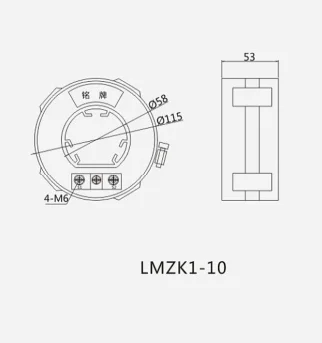

● Dimensions du compteur CT de l'armoire remplie de gaz
