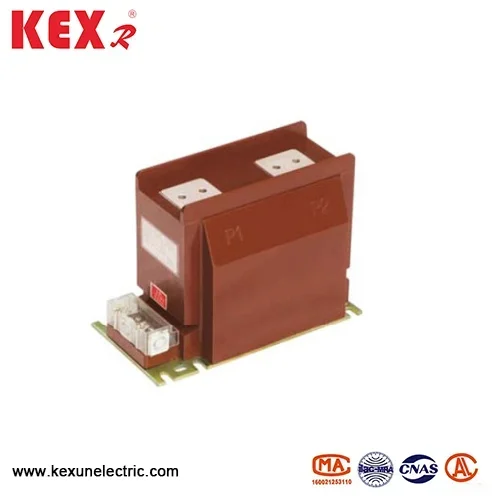

Transformateur de courant d'équilibre de base de l'armoire à gaz rempli de gaz

● Résolution du modèle du transformateur de courant d'équilibre du noyau de l'armoire rempli de gaz:

L: Transformateur de courant

ZZ: type de message

B: enroulement avec étape de protection

J: Isolation renforcée 9: Numéro de série de conception

12: Tension nominale 12kV

● Fonctionnement structurel du transformateur de courant du noyau rempli de gaz rempli de gaz:

 ▶ Mode d'isolation: coulée vide époxy.

 ▶ Type d'installation: type fixe intérieur.

 ▶ Configuration de l'enroulement: enroulement double (mesure + protection)

 ▶ PROTECTION GRADE: IP54 (épreuve de poussière et résistant aux éclaboussures)

◆ Niveau d'isolation du transformateur de courant de l'équilibre du noyau de l'armoire rempli de gaz:

▶ Fréquence de puissance Tension de tension: 42kV / 1 min (fréquence de puissance résistée).

▶ Impulsion de la foudre: 75kV (pic) (impulsion de foudre)

◆ Caractéristiques mécaniques du transformateur de courant de l'équilibre du noyau de l'armoire à gaz rempli de gaz: ▶ Méthode d'installation: Installation verticale ou horizontale (à marquer par le fabricant) Connexion

Terminal

▶ Côté primaire: connexion du boulon M12. Côté secondaire: 6 mm² Terminal de sertissage.

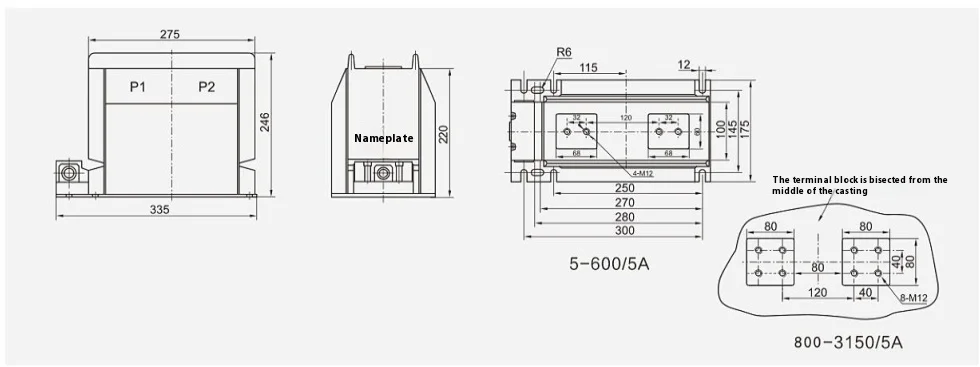

● Dimensions globales du transformateur de courant de l'équilibre de base de l'armoire à gaz rempli de gaz
