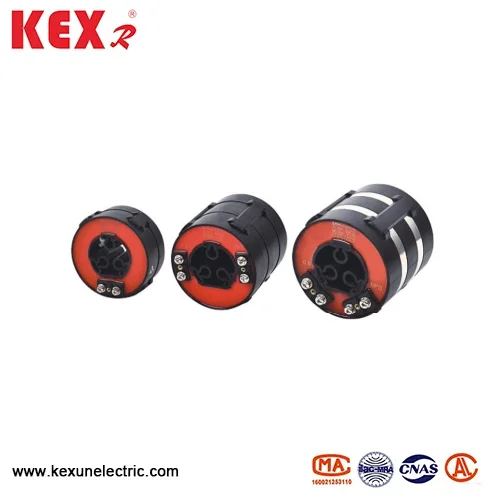

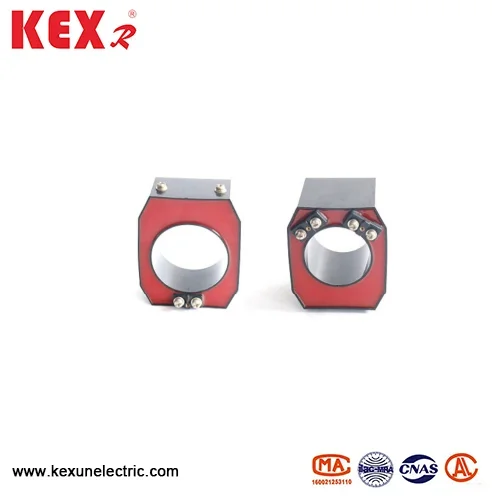

Transformateur d'instruments d'armoire remplis de gaz
Le transformateur d'instruments d'armoire rempli de gaz LMZT-10 est un transformateur de courant de type bus de 10 kV produit par KEXUN dans l'usine de China. Les paramètres réels doivent être soumis aux données techniques du fabricant. Une attention particulière doit être accordée à l'appariement de la note précise et de la charge nominale lors de la sélection du type.
Modèle: LMZT-10
Marque: KEXR
Modèle: LMZT-10
Marque: KEXR
● Modèle de signification du transformateur d'instruments d'armoire rempli de gaz
L － transformateur actuel
M － à travers le cœur
Z Type de lapin
T － typecosé
10 － Classe de volant （KV）
● Caractéristique de conception du transformateur d'instruments d'armoire rempli de gaz LMZT-10
◆ Type d'isolation: coulée en résine époxy et structure totalement fermée
◆ Méthode d'installation: barre de barre à travers le type et le montage fixe
◆ Configuration de l'enroulement: Double d'enroulement Conception et noyau toroïdal
● Scénarios d'application typiques du transformateur d'instruments d'armoire rempli de gaz LMZT-10
▶ Counter Cabinet (Appareillage de 10 kV)
▶ Subsptation compacte
▶ Distribution de l'énergie industrielle
● Tableau technique de paramètre technique du transformateur de l'armoire rempli de gaz LMZT-10 à gaz LMZT-10
Le rapport de courant nominal, le niveau de précision et la charge nominale de transformateur d'instruments d'armoire rempli de gaz sont indiqués dans le tableau suivant. Le courant secondaire nominal est de 5A ou 1A.
|
But |
Mesurer CT |
CT de protection |
CT à double enroulement |
|||||||
|
Courant primaire nominal |
Précision nominale Charge (VA) |
Précision nominale Charge (VA) |
Précision composite Charge nominale (VA) |
|||||||
|
0,2 s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2 s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

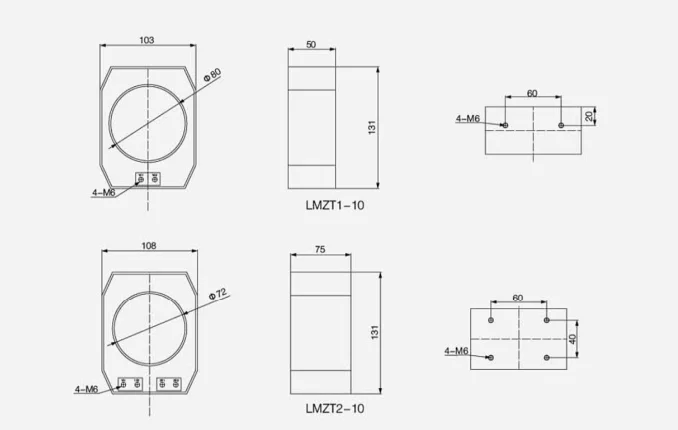

● Dimensions du transformateur d'instruments de l'armoire rempli de gaz LMZT-10
