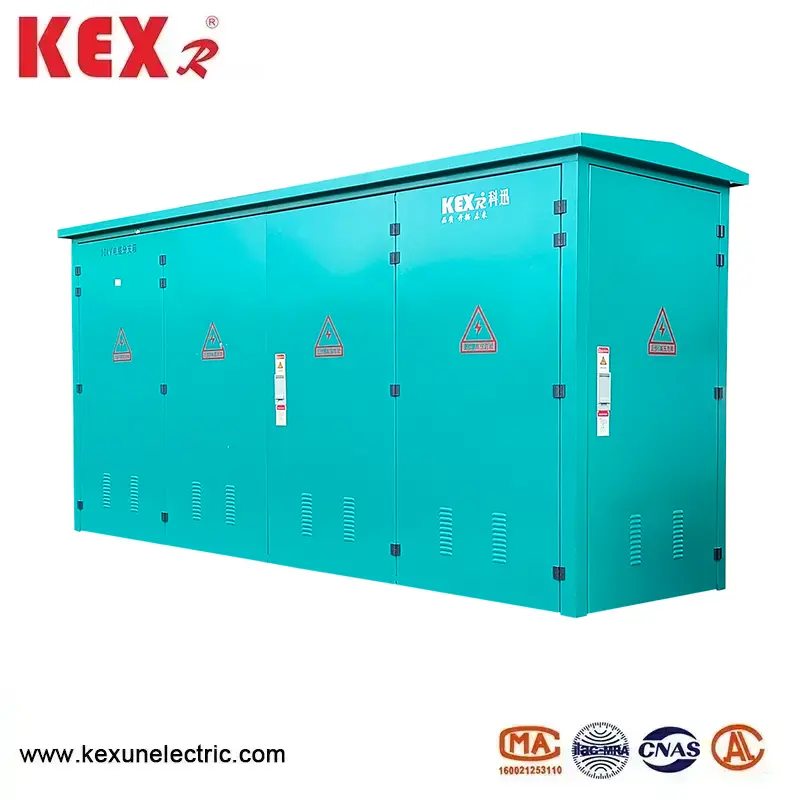

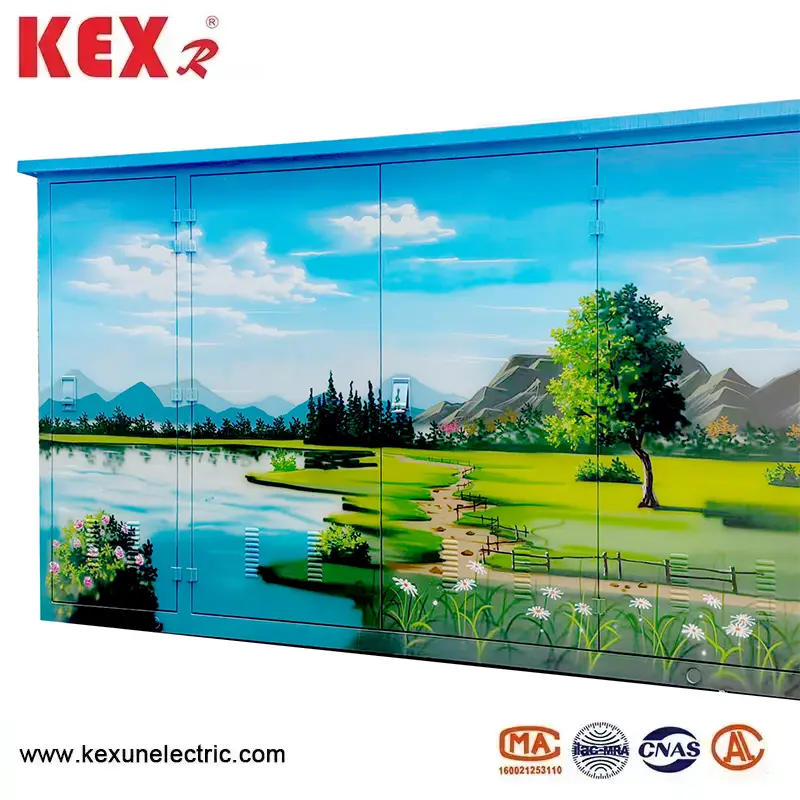

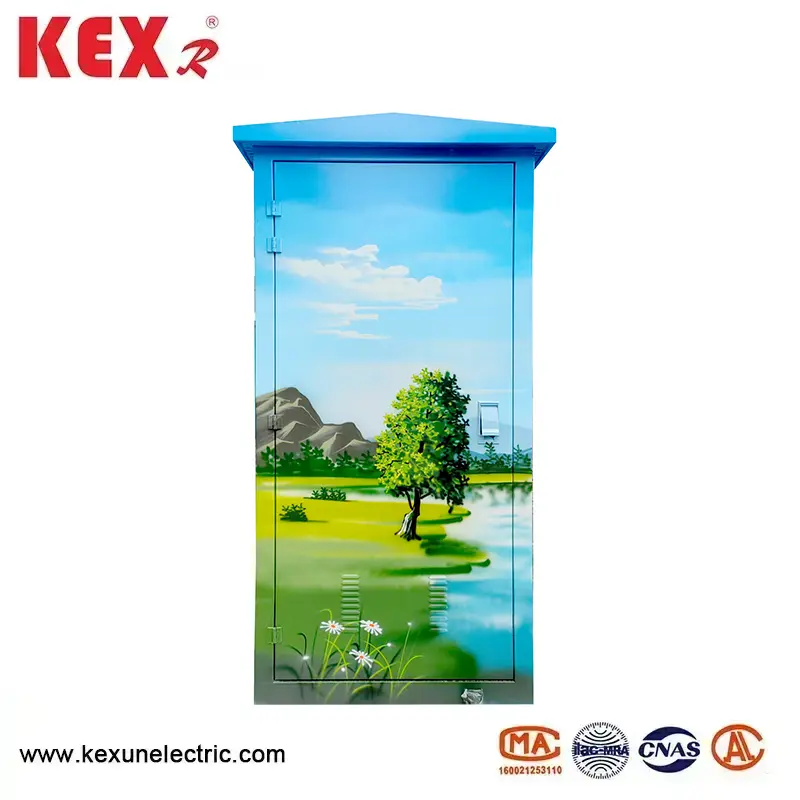

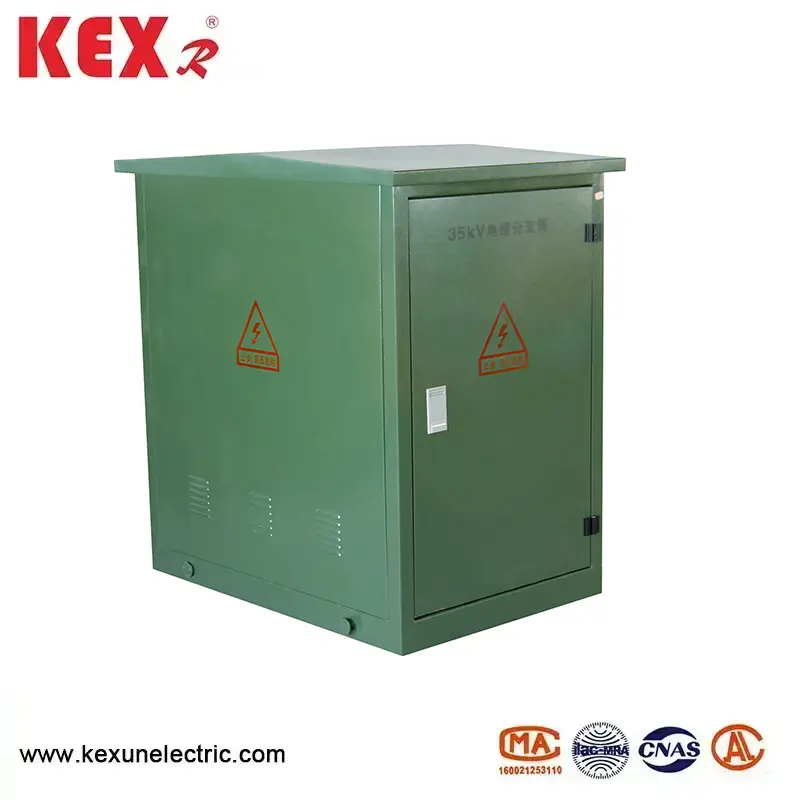

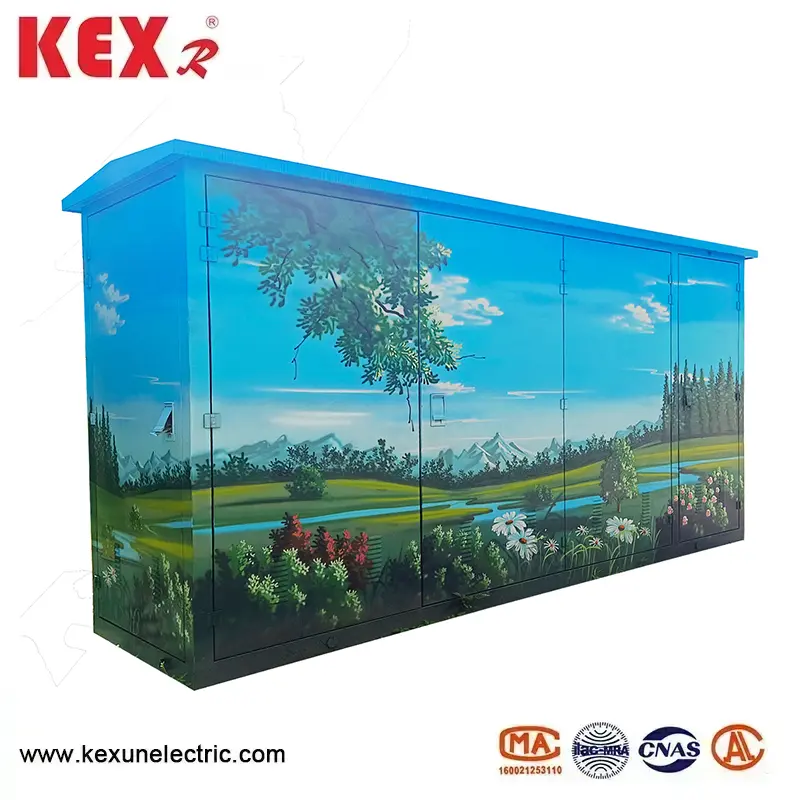

Boîte de jonction de câble 35kV

○Caractéristique principale de la boîte de jonction de câble 35kV

▶Tension nominale : 35 kV (conforme aux normes CEI 62271-200 et GB/T 11022).

▶ Isolation complète et étanchéité complète : une isolation solide (telle que la résine époxy et le caoutchouc de silicone) ou une isolation au gaz SF6 est adoptée, et il n'y a pas de conducteur nu, avec un indice de protection IP65/IP67.

▶ Technologie enfichable européenne : connecteurs de câble enfichables blindés standard (prend en charge le fonctionnement en direct (des outils spéciaux sont requis).

▶Conception modulaire : les lignes entrantes et sortantes peuvent être étendues de manière flexible (par exemple 1 entrée, 3 sorties, 2 entrées et 4 sorties).

▶ Sélection intelligente : indicateur de défaut, capteur de température, DTU (terminal de distribution) peuvent être intégrés.

○Composition structurelle typique de la boîte de jonction de câble 35 kV

▶Coffret

Le matériau composite acier inoxydable/SMC est résistant à la corrosion et convient à une utilisation en extérieur (-40 ℃ ~ + 70 ℃).

▶Autobus isolé

Conducteur en cuivre ou en aluminium, isolation en caoutchouc de silicone/EPDM, tension de tenue à fréquence industrielle ≥70kV, impulsion de foudre 170kV.

▶Connecteur de câble

Connecteurs enfichables blindés 35 kV (tels que type T et type coudé) avec points de test (en option).

▶Dispositif de protection

Un parafoudre, un indicateur de défaut de court-circuit et un affichage en direct peuvent être sélectionnés.

▶Système de mise à la terre

Le boîtier et la couche de blindage du câble sont mis à la terre de manière fiable (résistance de mise à la terre ≤4Ω).

○ Installation, exploitation et maintenance d'une boîte de jonction de câble 35 kV

 ◆Exigences d'installation

Dénudage et coupe des câbles : respectez précisément les spécifications du joint (erreur 1 mm) pour éviter d'endommager la couche isolante.

▶Installation du connecteur : nettoyez la surface de contact et appliquez de la graisse silicone pour éviter l'oxydation. Serrez avec une clé dynamométrique (par exemple, le joint en T a besoin de 35 ~ 40 N·m).

▶Mise à la terre : le boîtier et le blindage du câble doivent être mis à la terre de manière fiable (résistance de mise à la terre ≤4Ω).

◆Opération sûre

▶ Vérifiez l'électricité après une panne de courant et portez des gants et des lunettes isolants lors du fonctionnement.

▶Assurez-vous que l'interrupteur de mise à la terre est fermé (le cas échéant) avant de brancher et de débrancher le connecteur.

◆Suggestion d'entretien

▶Contrôle annuel : mesure de température infrarouge (axé sur le suivi de l'échauffement des joints).

▶ Inspection des joints : remplacez la bague d'étanchéité une fois tous les cinq ans (résistante à l'humidité et à la poussière).

▶Test d'isolation : effectuer un test de tension de tenue tous les 3 ans.

● Paramètre technique de la boîte de jonction de câble de type européen 35 KV

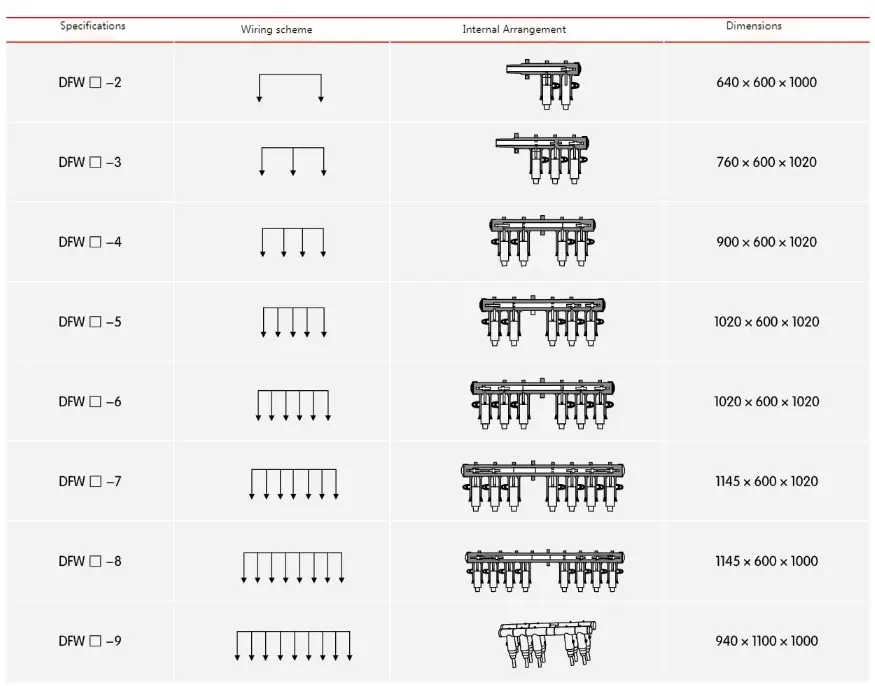

● Boîte de jonction de câble de type européen 35 KV  Description du numéro de commande

Pourquoi choisir Kexun ?

Performances stables des produits, le taux de défauts est inférieur à 2 % ;

Vente directe d'usine, très rentable

FAQ

 Q : MOQ de ce type de produit

R : Nous pouvons même vendre 1 décodeur de câble

Q : Mandat

R : 12 à 24 mois

Q : Votre entreprise propose-t-elle un service OEM ?

R : Absolument oui !  Nous offrons des services OEM et ODM
