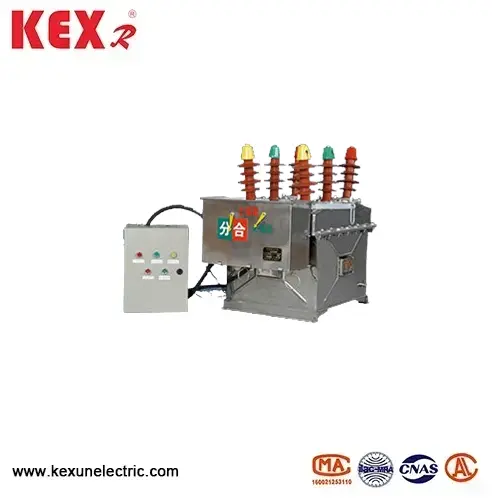

Interrupteur sous vide AC à haute tension ZW8
L'interrupteur à vide AC à haute tension ZW8 en plein air est un disjoncteur à vide à haute tension extérieur spécialement produit par le fabricant de Chine KEXR, qui est principalement utilisé pour la protection, le contrôle et la section des lignes aériennes. Il a les caractéristiques de la structure simple, de la fiabilité élevée et de l'entretien pratique, et convient à la transformation des réseaux électriques urbains et ruraux et au système de distribution des entreprises industrielles et minières.
Modèle: ZW8-12
Marque: KEXR
Modèle: ZW8-12
Marque: KEXR
● ZW8 ENTREPRISE DE PRODUIT À VISE À VISE À LA VOLATION À RETTADE ZW8 Caractéristiques
▶ Design extérieur compact
L'interrupteur à vide AC à haute tension ZW8 en plein air adopte une structure entièrement scellée, de la protection IP67, imperméable, étanche, résistant à la corrosion, adaptée à -40 ℃ ~ + 70 ℃ Environnement. Manche à isolation en caoutchouc en silicone, résistance au vieillissement ultraviolet, sans entretien.
▶ Technologie de l'extinction des arcs sous vide
L'interrupteur sous vide AC à haute tension ZW8 Utilisez l'interrupteur sous vide en céramique, qui a une forte capacité de rupture et aucun risque d'explosion, et convient à un fonctionnement fréquent (comme la commutation de condensateur). Courant de rupture de court-circuit nominal: 12,5A, 16KA et 20KA (facultatif).
▶ Mécanisme de fonctionnement
Mécanisme de stockage d'énergie de ressort (fonctionnement électrique + manuel): Fonctionnement électrique: DC24V / 48V / 220V (facultatif) Release manuelle du frein: déclenchement mécanique en cas d'urgence. Durée de vie mécanique: ≥ 10 000 fois, durée de vie électrique ≥ 5 000 fois (courant nominal).
▶ Contrôle intelligent (facultatif)
L'interrupteur à vide AC à haute tension ZW8 peut équipé d'un contrôleur intelligent (FTU), support: protection excessive (pause rapide, limite de temps fixe) Reclosage automatique (réglable pour 1 ~ 3 fois) Communication sans fil (4G / GPRS, surveillance à distance)
● Paramètres techniques de l'interrupteur à vide à haute tension en plein air ZW8
|
Article |
Unité |
Données |
|
|
Tension nominale |
Kv |
12 |
|
|
Courant nominal |
A |
630 |
|
|
Fréquence de travail Tension de tension |
Kv |
42 |
|
|
Tension de tension de la foudre (pic) |
Kv |
75 |
|
|
Courant de rupture court-circuit noté |
Le
|
16,20,25 |
|
|
Courant de fermeture court-circuit noté |
40,50,63 |
||
|
Tension résolue (PEAK) |
40,50,63 |
||
|
4S à court terme résiste au courant |
16,20,25 |
||
|
Séquence opérationnelle nominale |
|
O-0.3S-CO-180S-CO |
|
|
Temps de rupture de courant court-circuit classé |
Temps |
30 |
|
|
Vie mécanique |
1000 |
||
|
Tension nominale du moteur de stockage d'énergie |
V |
DC ou AC 220V |
|
|
Tension de fonctionnement nominale Équipé d'un mécanisme de fonctionnement à printemps spécial |
Casser la bobine Bobine de clôture |
||
|
Courant nominal de la libération de surintensité |
A |
5 |
|
|
Épaisseur d'usure admissible des contacts dynamiques et statiques |
MM |
3 |
|
● Scénarios d'application typiques de l'interrupteur à vide AC à haute tension en plein air
▶ Automatisation du réseau de distribution: ZW8 Utilisation de l'interrupteur à vide à haute tension en plein air pour la protection sectionnelle et l'isolement des défauts des lignes aériennes.
▶ Transformation du réseau électrique rural: remplacement du fusible de chute pour améliorer la fiabilité de l'alimentation.
▶ Entreprises industrielles et minières: contrôle de la ligne de distribution à haute tension extérieure.
▶ NOUVELLE Connexion du réseau énergétique: Protection de connexion du réseau 10kV pour la petite puissance photovoltaïque et éolienne.
