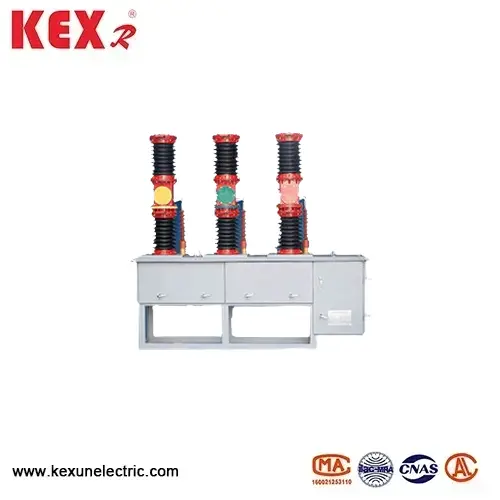

Interrupteur sous vide à haute tension en plein air ZW7A

L'interrupteur sous vide AC à haute tension ZW7A produit par KEXR, un fabricant en Chine, est un interrupteur à haute tension extérieur adapté à une classe de tension de 40,5 kV, qui est principalement utilisé pour la ligne extérieure de la sous-station, la distribution électrique des entreprises industrielles et minières et un nouveau système de production d'énergie, et a un environnement de rupture élevé, une capacité de rupture, une capacité de maintien en maintien et de maintien de l'entretien et intelligent, et est approprié pour le morsure de la capacité de rupture, de la capacité de rupture, de la capacité de maintenance.
Modèle: ZW7A-40.5
Marque: KEXR

envoyer une demande

Description du produit

● ZW7A OUTDOOR HAUT-VLOTAGE AC INTERRUPTER CONSTANTS CONSTALES DE PRODUIT

◆ Conception de grade haute tension

La tension nominale de l'interrupteur à vide AC à haute tension ZW7A est de 40,5 kV, ce qui convient aux systèmes d'alimentation de 35 kV (tels que l'énergie éolienne et les stations de rappel photovoltaïque). Technologie d'extinction à l'arc à vide, pas d'huile, pas de SF, protection de l'environnement et sans maintenance.

◆ Structure extérieure entièrement scellée

L'interrupteur sous vide à haute tension ZW7A extérieur adopte le manchon en caoutchouc en silicone, résistant aux UV, anti-Fouling, Grade de protection IP67 (imperméable et étanche). Pôle d'étanchéité solide (facultatif): la résine époxy est versée pour améliorer les performances de l'isolation, ce qui convient aux zones à forte humidité et brouillard de sel.

◆ Contrôle intelligent (facultatif)

Dispositif de protection basé sur des micro-ordinateurs: il prend en charge une surintensité, une pause rapide et une protection de séquence zéro. Enclosage automatique (réglable pour 1 ~ 3 fois) pour améliorer la fiabilité de l'alimentation électrique. Interface de communication: ZW7A Outdoor haute tension à haute tension ACT-Vas Interrupter Support 4G / GPRS et RS485, et se connecter avec le système SCADA.

◆ Mécanisme de fonctionnement à haute fiabilité

Mécanisme de stockage d'énergie de ressort (fonctionnement électrique + manuel):

Stockage d'énergie électrique: DC220V / AC220V en option. Libération manuelle des freins: déclenchement mécanique en cas d'urgence. Durée de vie mécanique: ≥ 10 000 fois, durée de vie électrique ≥ 5 000 fois (courant nominal)

● Scénarios d'application typiques de l'interrupteur à vide AC à haute tension ZW7A

◆ SUPFACT 35KV: L'interrupteur de vide AC à haute tension ZW7A est adapté au disjoncteur et à la protection sectionnelle sortante.

◆ Nouvelle production d'énergie d'énergie: Commutateurs connectés au réseau d'énergie éolienne et stations de rappel photovoltaïques.

◆ Entreprises industrielles et minières: protection des grands moteurs et transformateurs à haute tension.

◆ Alimentation de la traction des chemins de fer: système de distribution de 35 kV de chemin de fer électrifié.

● Paramètres techniques de l'interrupteur à vide à haute tension en plein air ZW7A

Nombre	Article		Unité	Données
1	Tension nominale		Kv	40.5
2	Fréquence nominale		HZ	1250，1600,2000
3	Courant nominal		A	20，25,31,5
4	Courant de rupture court-circuit noté		Le	50,63,80
5	COURANT DE RÉTUSSANCE (PEAK)			20，25,31,5
6	Courant à court terme à court terme			31.5
7	Courant de clôture de court-circuit nominal			80
8	Séquence opérationnelle nominale			O-0.3S-CO-180S-CO
9	Vie mécanique		Temps	10000
10	Les temps de rupture de rupture court-circuit notés		Temps	20
11	Fréquence de travail 1 min tension	(humide) phase à phase / terre	Kv	80
11	Fréquence de travail 1 min tension	(sec) phase à phase / sol	Kv	95
12	Impulsion d'éclairage Phase de tension avec phase / terre		Kv	180
13	Épaisseur d'usure admissible des contacts dynamiques et statiques		MM	3
14	Poids net		kg	Environ 600
15	Distance de contact		MM	22 ± 2
16	Contact trait de contact		MM	4 ± 1
17	Vitesse d'ouverture moyenne		MS	1,3 ~ 1,8
18	Vitesse de clôture moyenne		MS	1,0 ~ 1,7
19	Contact Clôture du temps de rebond		MS	≤3
20	Synchronisation de l'ouverture et de la fermeture en trois phases		MS	≤3
21	Résistance au circuit principal		bébé	≤100
22	Temps de clôture		MS	≤150
23	Temps d'ouverture		MS	≤60
