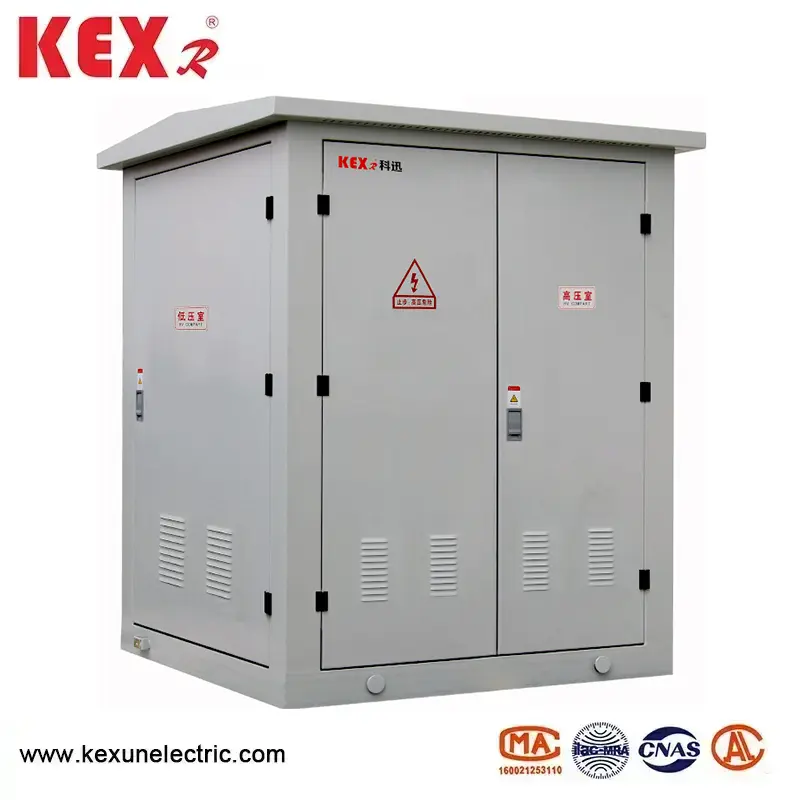

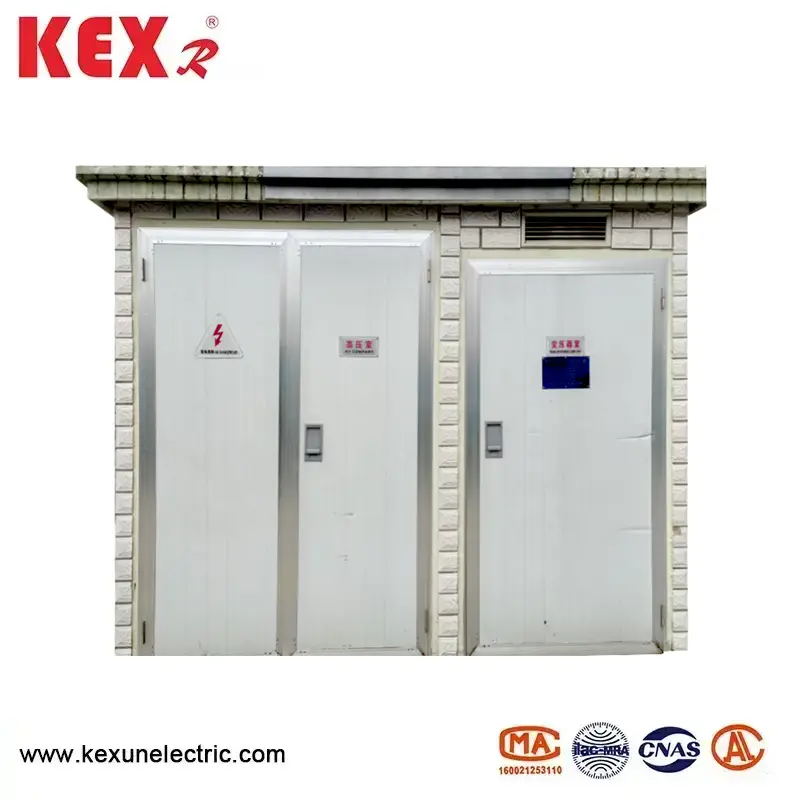

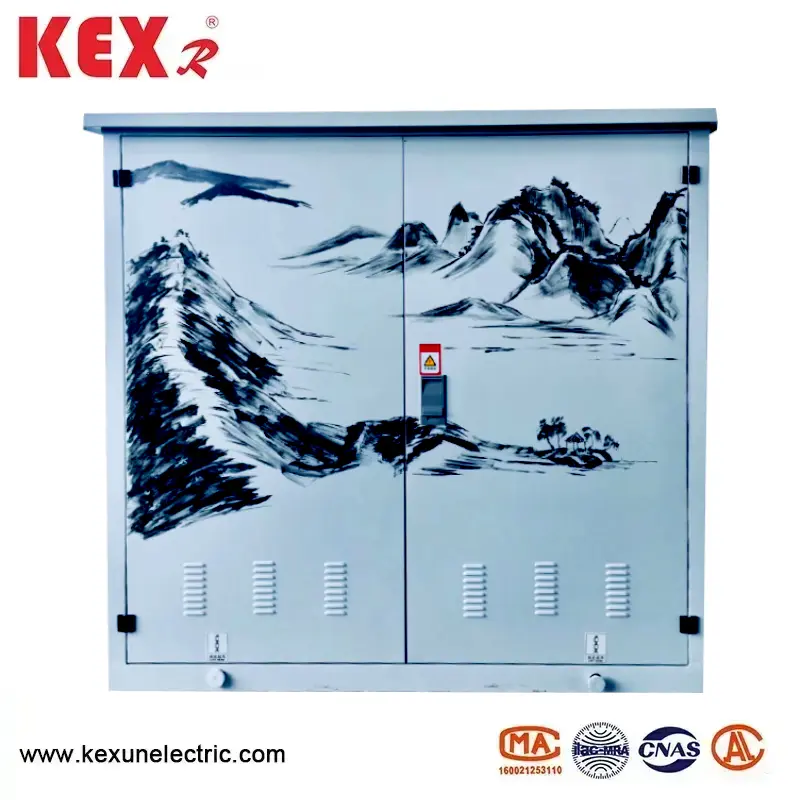

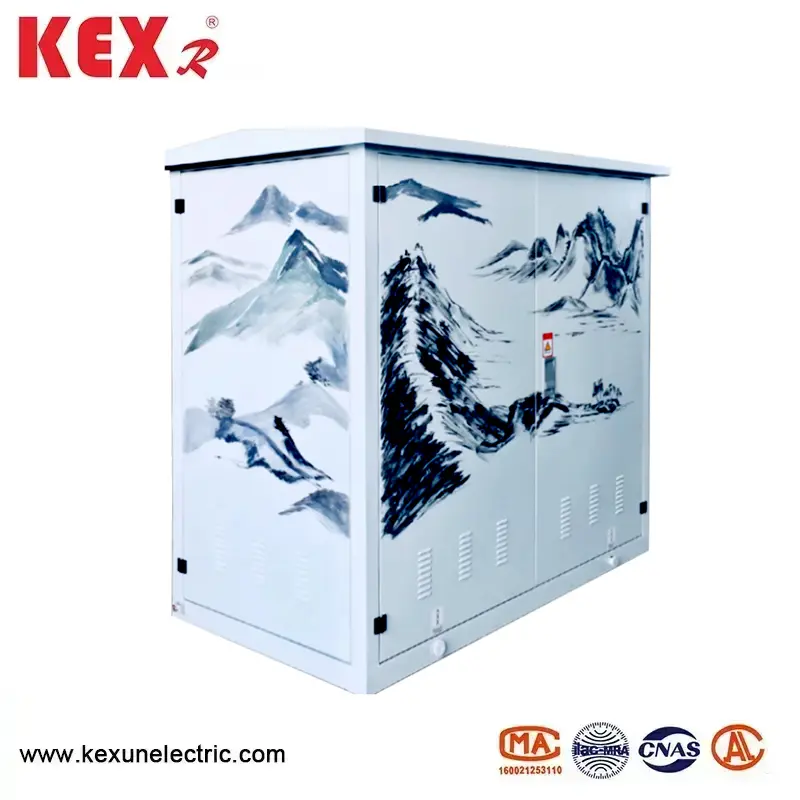

Sous-station de distribution urbaine

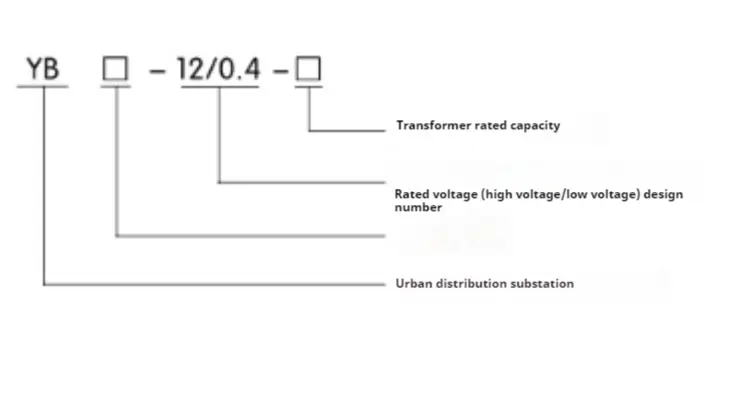

● Signification du modèle

● Introduction du produit de la sous-station de distribution urbaine de type YB-12

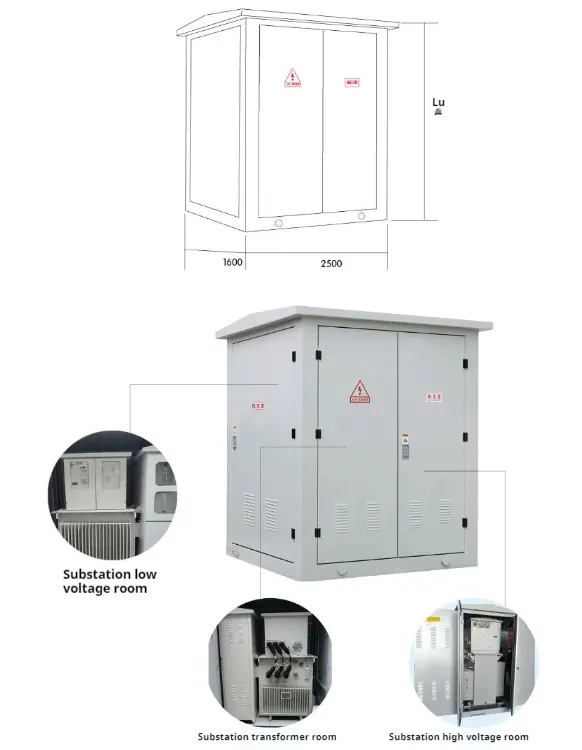

◆ Structure intégrale

Sous-station de distribution urbaine principalement divisé en trois parties: salle d'interrupteur haute tension, salle du transformateur et salle de commutation basse tension, qui peut être transportée séparément.

La sous-station adopte une conception unique de dissipation de chaleur à grand cycle pour garantir le niveau d'élévation de la température du produit, et le scellement séparé entre les pièces ne formera pas d'échange de chaleur entre les pièces.

La coquille de sous-station de distribution urbaine est composée d'une plaque en acier inoxydable de haute qualité.

Toutes les parties de la structure de la plaque d'acier ont subi un traitement anti-corrosion spécial, et la structure de la plaque en acier inoxydable a une forte résistance à la corrosion et une bonne résistance mécanique.

La sous-station peut être installée directement à l'intérieur sans fondation de construction supplémentaire, ce qui permet d'économiser le coût et de l'espace et est pratique à installer.

◆ La chambre haute pression SF6 à l'appareil-commutation rempli de gaz développée indépendamment par notre entreprise est adoptée pour une haute tension, et tous les appareils de commutation et les barres sont scellés dans une boîte en acier inoxydable fermé sans corps chargé exposé à l'extérieur. Opération sûre et haute fiabilité; Conception entièrement modulaire, tous les modules peuvent réaliser le mode de connexion de la sortie latérale et de l'expansion supérieure en fonction des exigences de consommation électrique, et répondre aux besoins du schéma d'alimentation électrique dans la mesure maximale.

◆ Chambre de basse pression Les lignes d'entrée et de sortie latérales à basse tension sont toutes faites de nouveaux disjoncteurs de boîtier moulé, qui sont de petite taille, exempts d'arc et faciles à remplacer. Contrôleur de protection complexe intelligent multifonctionnel et nouveau dispositif intégré de compensation réactive intégrée.

◆ Salle du transformateur Le transformateur est entièrement isolé avec de la résine époxy, et le niveau d'isolation et de résistance à la chaleur est F, et le transformateur n'a pas de matériaux de support de combustion, et ne produit aucun gaz ou d'autres produits intermédiaires qui ne sont pas propices à l'environnement pendant le fonctionnement, donc il a les caractéristiques de bons retards de flamme, de protection de l'environnement et d'économie d'énergie.

◆ Connexion interne Le transformateur de tension et l'interrupteur solide chinois sont connectés par les accessoires de câbles isolés solides de la société, qui sont sûrs, fiables et entièrement isolés.

● côté haute pression

La haute tension de sous-station intégrée intelligente est généralement protégée par un appareil électrique combiné de l'interrupteur de chargement. Une fois que le fusible est soufflé en une phase, les déplacements de liaison triphasés. L'interrupteur de charge peut être sélectionné à partir de l'air comprimé, du vide, de l'hexafluorure de soufre, etc., et le mécanisme de fonctionnement peut être distribué pour réaliser une mise à niveau automatique. Le fusible est un fusible limitant le courant à haute tension avec un attaquant, qui a une action fiable et une grande capacité de rupture. Voir le tableau ci-dessous pour les principaux paramètres techniques. Pour les transformateurs supérieurs à 800kva, les disjoncteurs à vide tels que Zn12, Zn28 et VS1 peuvent être sélectionnés pour la protection.

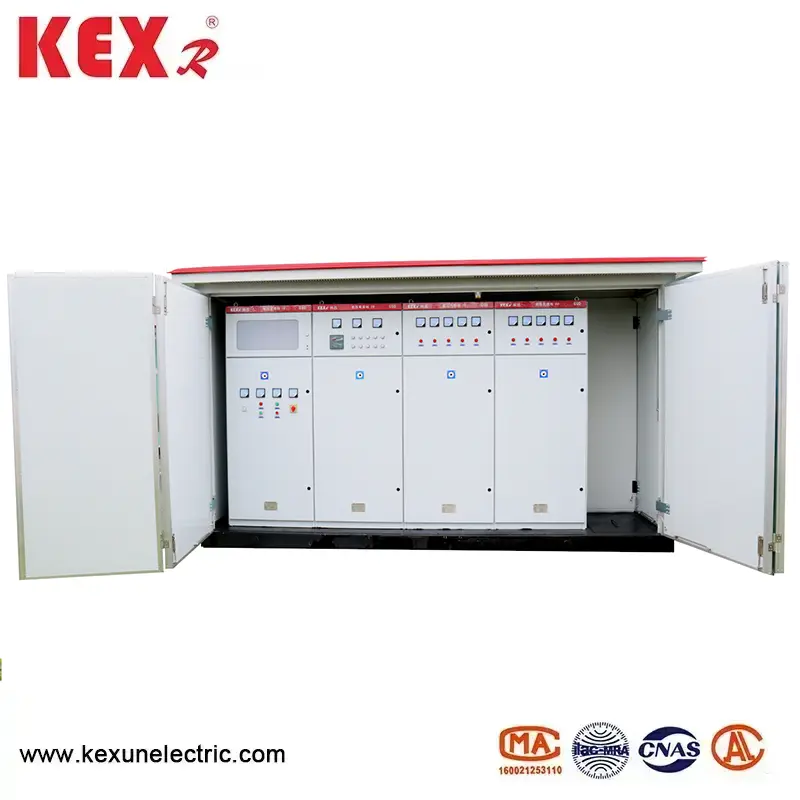

● côté basse pression

L'interrupteur principal du côté basse tension adopte un disjoncteur universel ou intelligent pour une protection sélective; L'interrupteur de sortie adopte un nouveau type de commutateur de coquille en plastique avec un petit volume et un arc court, jusqu'à 30 circuits; Le dispositif de compensation d'alimentation réactif de suivi automatique intelligent a des modes de commutation de contacteur et sans contact que les utilisateurs peuvent choisir.

● Transformateur de la sous-station de distribution urbaine

La sous-station intégrée intelligente adopte les transformateurs de la série S9, S10 et S11 entièrement scellés, et peut également choisir des transformateurs à l'immeuble ou à l'immex, à l'immex ou à la résine, à l'immex ou à des transformateurs à sec. Le fond est équipé d'un chariot et les transformateurs peuvent facilement entrer et sortir.

◆ Paramètres techniques du commutateur de charge

◆ Paramètres techniques du fusible haute tension

◆ Paramètres techniques du disjoncteur à basse tension

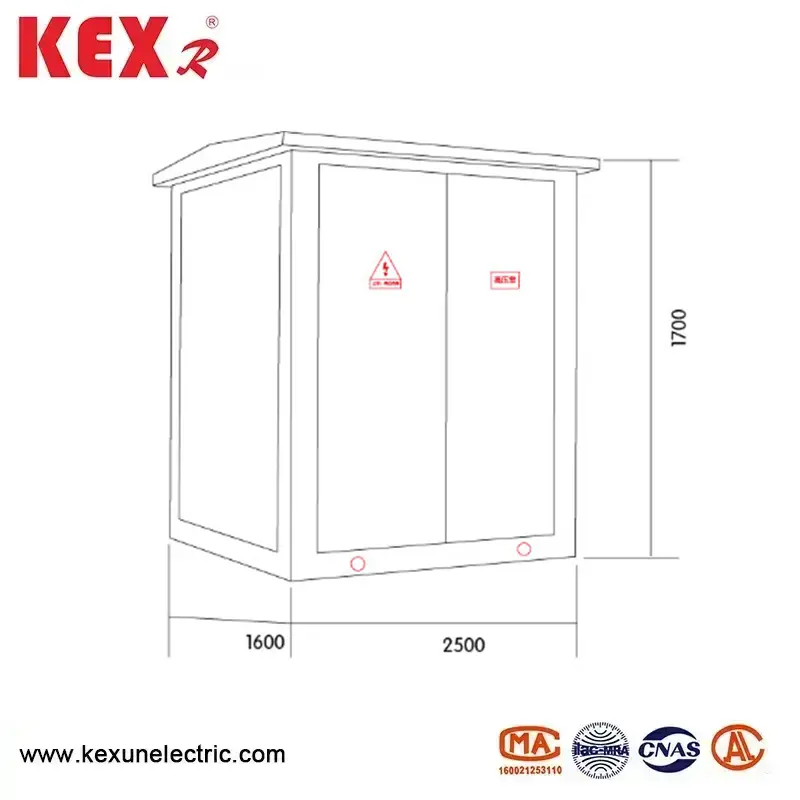

● Diagramme de dimension de mise en page
