FLRN48-12d Type SF6 Interrupteur de chargement

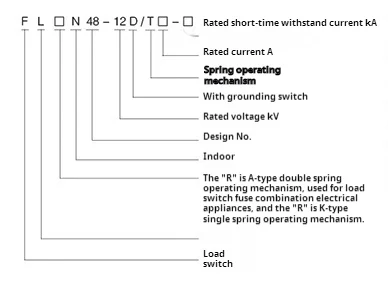

● Signification du modèle

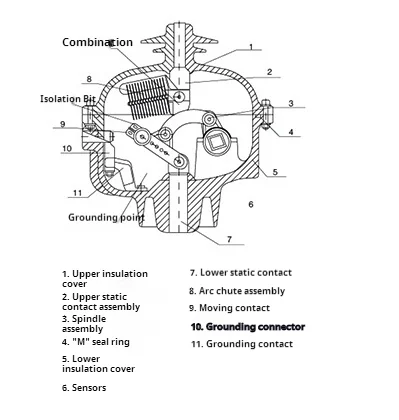

● Structure et principe

Le circuit principal et le circuit de mise à la terre de l'interrupteur de charge SF6 de type FLRN48-12D sont scellés dans une coquille isolante en résine époxy par le processus APGI, qui présente les avantages de bonnes performances d'isolation et d'environnement anti-pollution. La coque isolante est constituée d'un couvercle isolant supérieur et d'un couvercle isolant inférieur, qui est rempli de gaz SF6 avec une pression relative de 0,4bar. Le couvercle isolant inférieur adopte des mesures de membrane à parois minces et épaisses à parois minces, de manière à garantir qu'en cas d'accident, la pression de la surpression des gouttes de gaz SF6 après avoir percé le film de sécurité, et le gaz est directement pulvérisé à l'arrière de l'armoire pour assurer la sécurité personnelle.

◆ Respecter la norme

IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc.

● Utilisation de conditions

◆ Température ambiante: température autour de l'interrupteur de charge SF6 FLRN48-12d

Devrait être -40 ~ 40 ℃

◆ Humidité: l'humidité relative moyenne maximale est ≤ 95% par jour et ≤ 100% par mois.

◆ Altitude: l'interrupteur de charge SF6 FLRN48-12D doit être installé à une altitude ci-dessous

2000m.

◆ Capacité sismique: ≤8

◆ L'air environnant doit être exempt de pollution évidente, comme la vapeur de gaz et d'eau combustible, et il ne devrait pas y avoir de vibration violente fréquente.

● Paramètres techniques de l'interrupteur de charge SF6 FLRN48-12D
