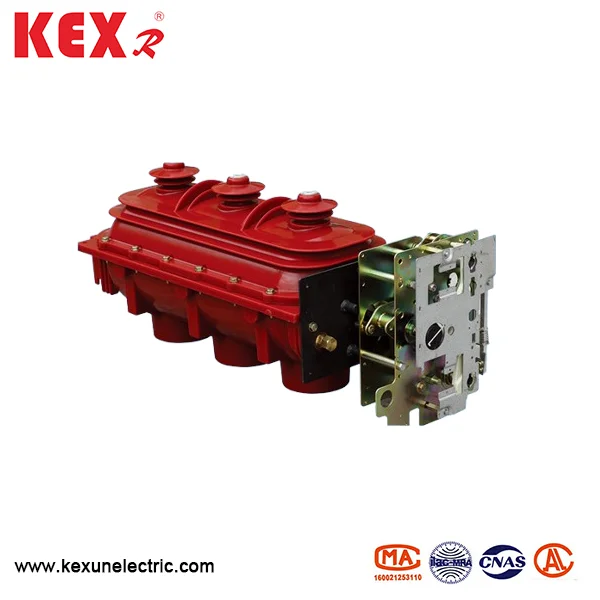

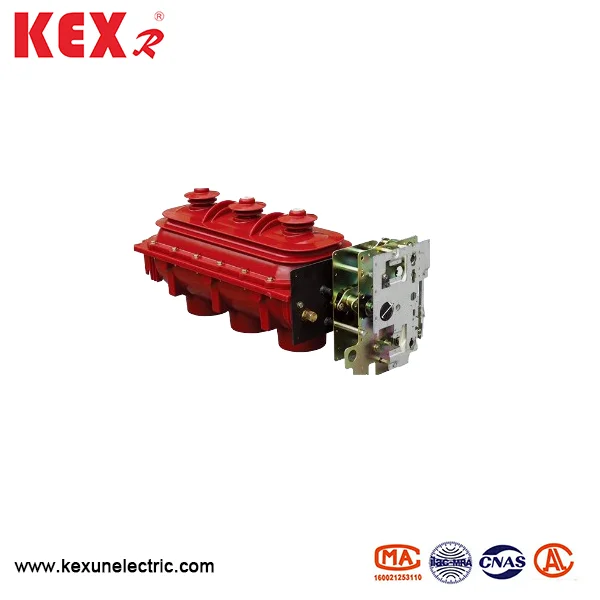

FLRN36-12d Type SF6 COMMUNEX

Le commutateur de charge SF6 de type FLRN36-12D spécialement produit par KEXUN en Chine Factory utilise le gaz SF6 comme éteinte arc et moyen d'isolation, et l'interrupteur nominal est de 12 kV. Il y a trois stations dans l'interrupteur: la fermeture, l'ouverture et la mise à la terre. Il a les caractéristiques d'un petit volume, d'une installation et d'une utilisation commode et d'une forte adaptabilité environnementale.
Modèle: N36-12d
Marque: KEXR

envoyer une demande

Description du produit

Flrn36 12d Type Sf6 Load Switch

● Zone d'application

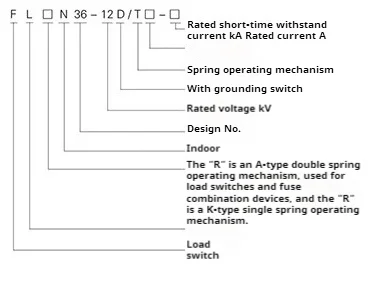

Cette série de commutateurs de charge est divisée en FLRN36-12D (mécanisme de fonctionnement à ressort unique de type K) et FLRN36-12D / A (Mécanisme de fonctionnement de type à double ressort). FLRN36-12D peut être combiné dans un interrupteur de charge + un appareil électrique combiné à fusible avec des fonctions de contrôle et de protection, qui peuvent être utilisées pour la protection et le contrôle de l'alimentation et de la sous-station en tant qu'équipement électrique, en particulier adapté aux armoires de réseau de cycles, aux boîtes de distribution des câbles et aux stations de commutation de distribution.

◆ Respecter la norme

IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc.

● Avantages structurels de l'interrupteur de charge SF6 FLRN36-12d

▶ Shell isolant: le circuit principal et le circuit de mise à la terre du commutateur de charge SF6 FLRN36-12D

sont scellés dans une coquille isolante en résine époxy par le processus APGI, qui présente les avantages d'une bonne performance d'isolation et d'un environnement anti-pollution.

▶ Structure de la coquille d'isolation: la coque d'isolation est composée de couvercles d'isolation supérieurs et inférieurs.

▶ Gas interne: le gaz SF6 avec une pression relative de 0,4bar est rempli à l'intérieur, afin de s'assurer que le gaz SF6 de surpression est directement pulvérisé sur le canal arrière de l'armoire en cas d'accident et d'assurer la sécurité personnelle.

▶ Mesures de protection: le couvercle isolant inférieur a des mesures anti-explosion pour assurer davantage la sécurité.

Flrn36 12d Type Sf6 Load Switch

● Utilisation de conditions

◆ Température ambiante: température autour de l'interrupteur de charge SF6 FLRN36-12d

Devrait être -40 ~ 40 ℃

◆ Humidité: l'humidité relative moyenne maximale est ≤ 95% par jour et ≤ 100% par mois.

◆ Altitude: l'interrupteur de charge SF6 de type FLRN36-12D doit être installé à une altitude ci-dessous

2000m.

◆ Capacité sismique: ≤8

◆ L'air environnant doit être exempt de pollution évidente, comme la vapeur de gaz et d'eau combustible, et il ne devrait pas y avoir de vibration violente fréquente.

● Paramètres techniques du Type de FLRN36-12D SF6 COMMUTATEUR DE CHARGE

Article	Unité	FLRN36-12D / T630-20	FLRN36-12d / 100-50
Tension nominale	Kv	12	12
Fréquence nominale	HZ	50	50
Courant nominal	A	630	100
Fréquence de puissance de 1 minune Interphase / fracture de tension	Kv	42/48	42/48
Impulsion de foudre interphase / fracture de tension	Kv	75/85	75/85
5 min 0gauge Fréquence de puissance nominale Tension avec tension	Kv	24	24
Courant de stabilité thermique nominale 3 secondes / 2 secondes	Le	20/20	20/20
Courant stable dynamique nominal （PEAK）	Le	50/50	50/50
Courant de fermeture court-circuit noté	Le	50/50	125/50
Courant d'interruption en boucle fermée notée	A	630
Courant d'interruption de charge active nominale	A	630
Courage de facturation de câble nominal	A	10	10
Courant de rupture court-circuit noté	Le		50
Courant de transfert nominal	A		1700
Type de fusible			Xrnt-12kv / 100a
L'impact de fusible jette l'énergie	J		1 ± 0,5
Vie mécanique	Temps	5000/2000	3000/2000
Distance entre les corps chargés et l'isolation aérienne relative	MM	≥125	≥125
Pression de gaz SF6	bar	0.4	0.4
Synchronisation de l'ouverture et de la fermeture	MS	≤2	≤2
Résistance au circuit principal	bébé	≤65	≤65
