Connecteur de câble

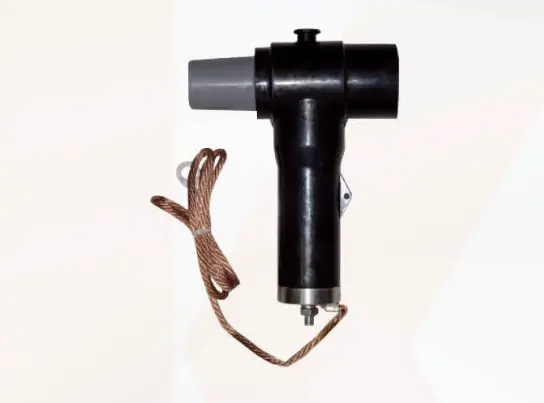

● Image du produit

◆ Présentation du produit

En tant que connecteur de câble commun, le parafar arrière est directement installé sur le connecteur avant / arrière touchable de 10 kV pour offrir une protection contre la surtension pour l'équipement électrique. Le parafomage arrière est entièrement isolé et scellé.

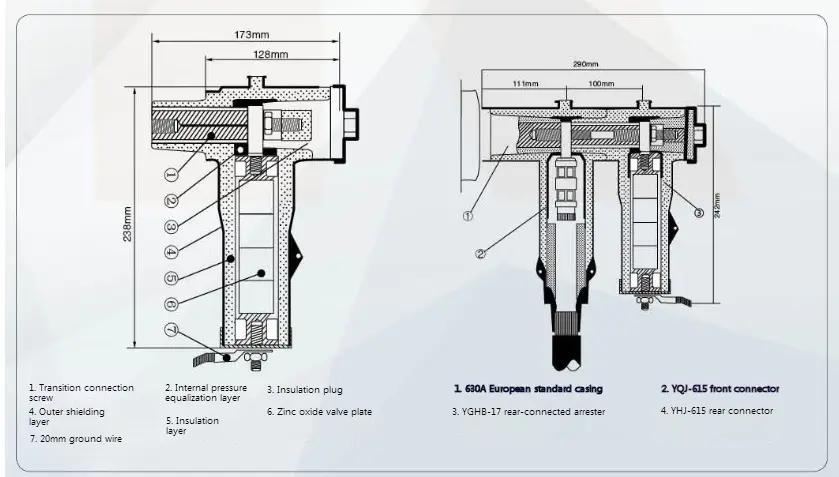

◆ Dessin dimensionnel de contour

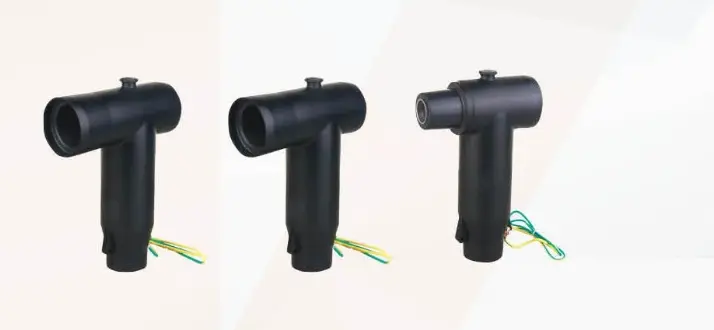

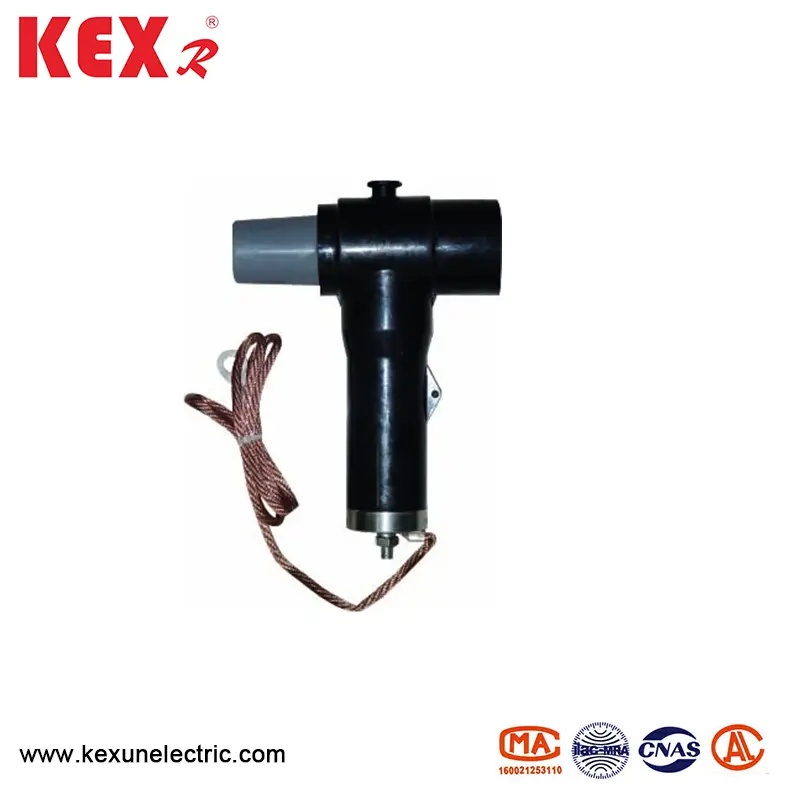

● Image du produit

◆ Présentation du produit

Le connecteur de câble en apparence tactile de 15 kV est conçu en fonction de la norme de En50181-1997, avec une apparence exquise, et peut être appliquée à l'armoire de réseau de cycle de 10 kV, un système de réseau principal de boîte de branche de câble ou de système de réseau de bancaire en tant que transformateur de boîte comme câbles entrants et sortants. En connectant le connecteur arrière touchant YHJ-615 ou le parafomage BL-17, une expansion multicanal ou une protection contre la surtension peut être réalisée. Le courant nominal du connecteur de câble en apparence de 15 kV est de 630A. Il convient aux câbles d'alimentation XLPE avec une section transversale de 35-400 mm².

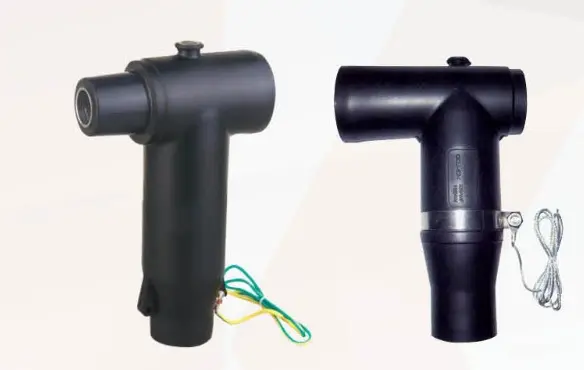

● Image du produit

◆ Présentation du produit

Le connecteur de câble de 24KV touchable est conçu en fonction de la norme de En50181-1997, avec une apparence exquise, et peut être appliquée à l'armoire de réseau de bague de 24 kV, au système de réseau principal de la boîte de branche de câble ou au système de réseau de bacs en tant que transformateur de boîte comme accès. Connexion du fil et du câble. En connectant le connecteur arrière touchable YHJ-625 ou le parafomage BL-30, l'expansion multicanal ou la protection de surtension peuvent être réalisées. Le courant nominal du connecteur tactile est 630A, ce qui convient au câble d'alimentation XLPE avec une section transversale de 35 ~ 400 mm².

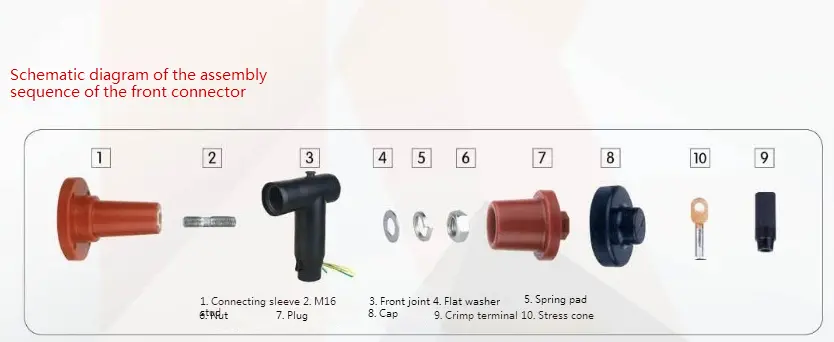

◆ Diagramme schématique de la séquence d'assemblage des articulations avant

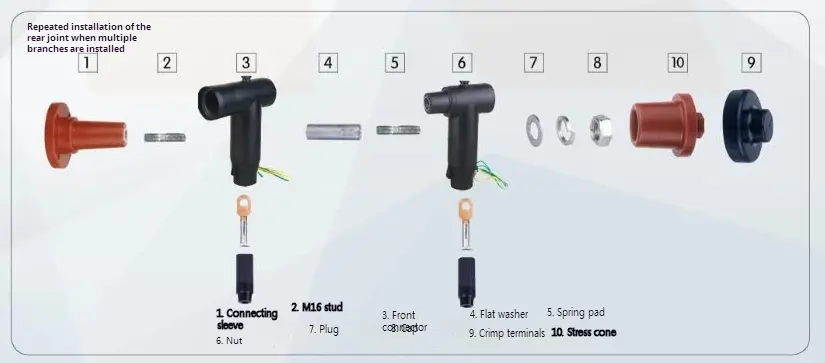

◆ Diagramme schématique de la séquence d'assemblage du joint avant et du joint arrière
