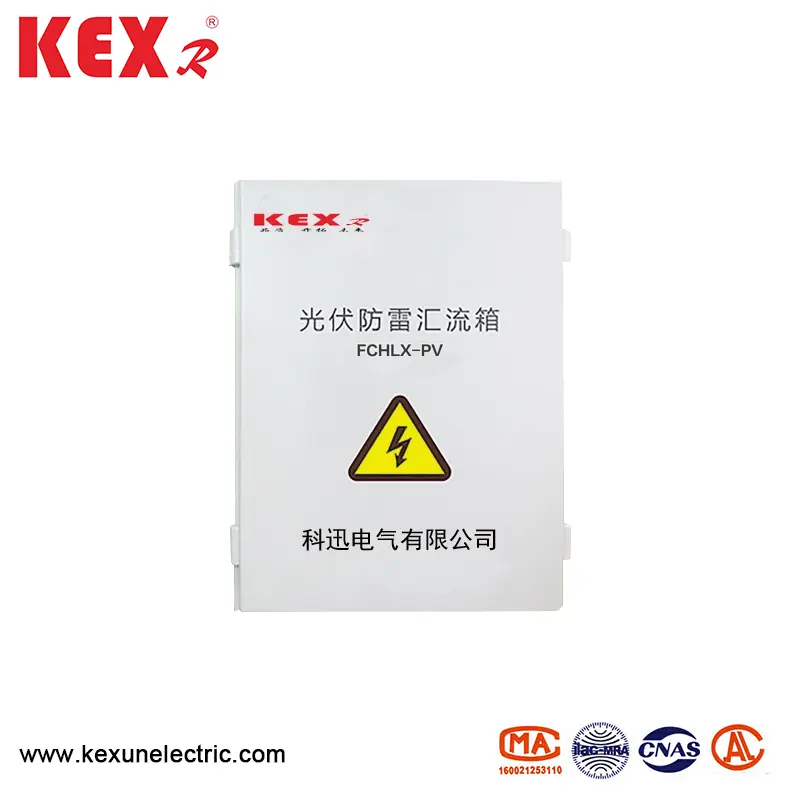

Boîte à jonction photovoltaïque

La boîte de jonction photovoltaïque produite par KEXUN en Chine Factory convient au système de production d'électricité en tandem photovoltaïque, qui entreprend la partie importante de la protection de l'énergie de l'onduleur en tandem et du système de réseau électrique. Il adopte la protection de la foudre secondaire et le niveau de protection est IP65, qui est utilisé pour l'installation en plein air afin de répondre aux exigences de la protection imperméable, anti-poussière, ultraviolette et de corrosion par pulvérisation de sel.
Modèle: kxhlx
Marque: kexr

envoyer une demande

Description du produit

● Caractéristiques de la boîte de jonction photovoltaïque de type kxhlx

La structure interne de la boîte de jonction photovoltaïque est simple et claire, et le câblage est soigné et raisonnable. Fiabilité élevée et maintenance simple. L'installation murale extérieure peut s'adapter à divers environnements difficiles. Outre les matériaux et les tailles standard, il peut être personnalisé en fonction des exigences de l'utilisateur.

● Paramètres techniques de la boîte de jonction photovoltaïque de type KXHLX

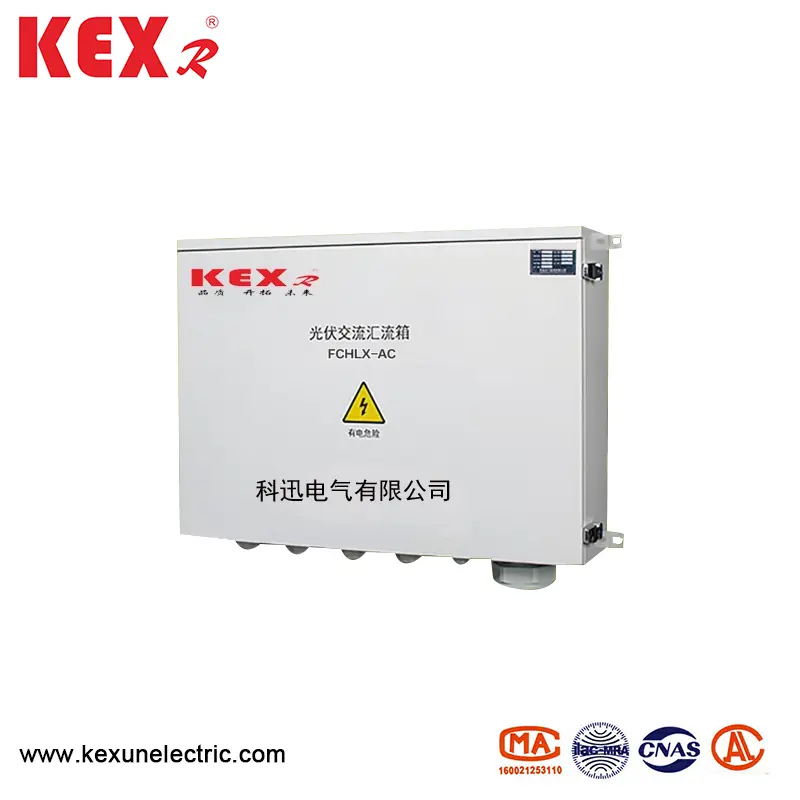

◆ Boîte de jonction photovoltaïque de type AC

Article	Kxhlx-ac4	Kxhlx-ac4	Kxhlx-ac8
Lignes d'entrée	1 ~ 4	5 ~ 6	7 ~ 8
Tension d'entrée maximale	690v
Courant d'entrée de lignes	0 ~ 100A
Courant de sortie maximum	250a	400A	630A
Tension nominale	480vac
Niveau de protection de tension	480vac
Capacité d'écoulement nominale (8/20 μs)	20KA (correspondance selon les exigences du client)
Capacité d'écoulement maximum (8/20 μs)	40KA (correspondance selon les exigences du client)
Temps de réponse	＜ 25 ms
Température et humidité	Température de travail: -40 ~ 85 ℃ ， 95% ， pas de condensation et de gaz corrosif
Altitude	Moins de 4000m
Matériau d'armoire	Plaque en acier galvanisé à trempette / Plaque d'ingénierie en acier inoxydable / Plaque d'ingénierie à froid
Diplôme IP du Cabinet	IP65
Connexion du câble IP de diplôme	Ip66
Dimensions de la connexion du câble: W * H * D	800 * 600 * 200 mm	800 * 800 * 200 mm	800 * 1000 * 200 mm

◆ Boîte de jonction photovoltaïque de type DC

Article		Buchhlx-pv6 / 2	Buchhlx-pv6 / 3	Buchhlx-pv6 / 4
Paramètre électrique	Tension DC du système maximum	1000	1000	1000
	Max chaque courant d'entrée de ligne	20A	20A	20A
	Lignes d'entrée maximales	6	6	8
	Courant du commutateur de sortie maximum	32A / 40A	20A / 32A	20A / 32A
	Quantité MPPT de l'onduleur	2	3	2
	Lignes de sortie	2	3	2
Protection contre la foudre	Type de test	Protection secondaire	Protection secondaire	Protection secondaire
	Courant de décharge nominal	20ka	20ka	20ka
	Courant de décharge maximum	40KA	40KA	40KA
	Niveau de protection de tension	3,8 kV	3,8 kV	3,8 kV
	Tension de travail continue maximale	1050V	1050V	1050V
	Poteaux	3p	3p	3p
	Structure des caractères	Module de plug-in
Caractéristiques de protection contre la foudre	Diplôme IP	IP65
	Commutateur de sortie	Disjoncteur CC / déconnecteur rotatif DC
	Connecteur imperméable SMC4	configuration standard
	PV DC Fuse	configuration standard
	Dispositif de protection contre les surtensions PV DC	configuration standard
	Module de surveillance	N
	Diode antireflection	N
	Matériau de boîte	PVC
	Méthode d'installation	Type de suspension du mur
	Température de travail	-25 ~ 55 ℃
	Altitude	2000m
	Autant l'humidité	0 ~ 95 ％， Non-condensation
	Largeur * hauteur * profondeur (mm)	400 * 300 * 160	500 * 400 * 190	500 * 400 * 190
