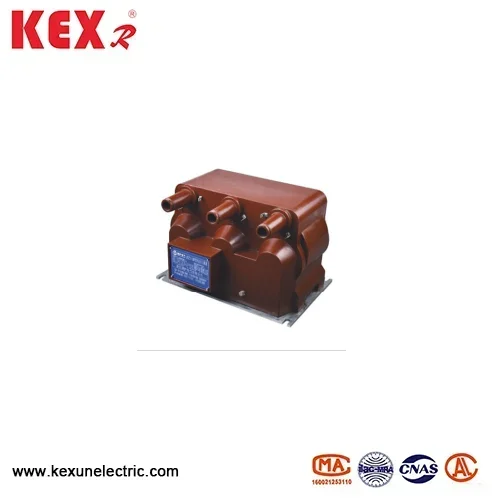

Transformateur potentiel intérieur
Le transformateur potentiel intérieur de type JSZY-10R est un appareil produit par China Factory Kexun, qui convient au système de mise à la terre actuel / petit actuel neutre et a les fonctions de mesure, de protection et de surveillance de l'isolation.
Modèle: JSZY-10R
Marque: KEXR
Modèle: JSZY-10R
Marque: KEXR
● Décomposition du modèle de transformateur potentiel intérieur:
JSZ: Vt Cast Epoxy Cast en triphasé.
Y: avec un enroulement de tension résiduelle.
10: Tension nominale 10kV
R: code spécial du transformateur potentiel intérieur (indiquant généralement une fonction améliorée / spéciale)
● Caractéristique structurelle du transformateur potentiel intérieur de type
▶ Système d'isolation: le transformateur potentiel intérieur de type JSZY-10R adopte la résine époxy de coulée vide (processus APG)
▶ Conception totalement fermée à l'épreuve d'humidité (protection IP54)
Configuration de l'enroulement:
Enroulement principal: Y Connexion. Enroulement auxiliaire: triangle ouvert.
● JSZY-10R Type de transformateur potentiel intérieur Données techniques
|
Taper |
Radio de tension nominale （KV） |
Combinaison de classe |
Accuracy class and rated Output 0,2 0,5 3P |
Limiter la sortie thermique De l'enroulement secondaire |
||
|
Jszy-10r |
10 / √3 / 0.1 / √3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
300 |
|
Szy-6r |
10 / √3 / 0.1 / √3 |
|||||
|
Jszy-10r |
10 / √3 / 0.1 / √3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
Sortie maximale 300 |
|
Szy-6r |
10 / √3 / 0.1 / √3 |
|||||

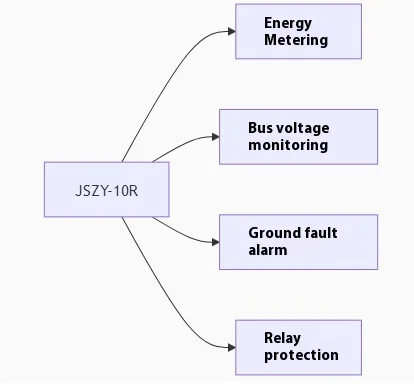

● JSZY-10R Type de transformateur potentiel intérieur Scénarios d'application typiques

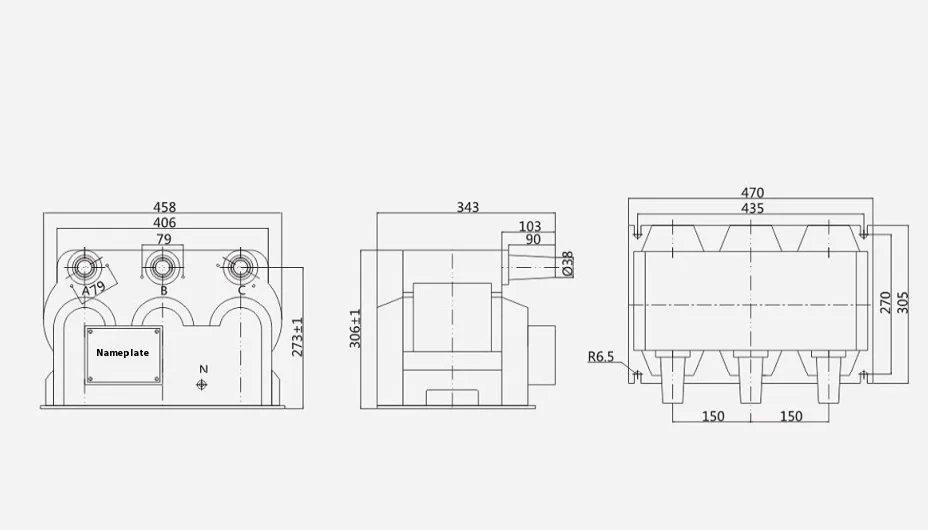

● Dimensions globales du transformateur potentiel de type JSZY-10R
