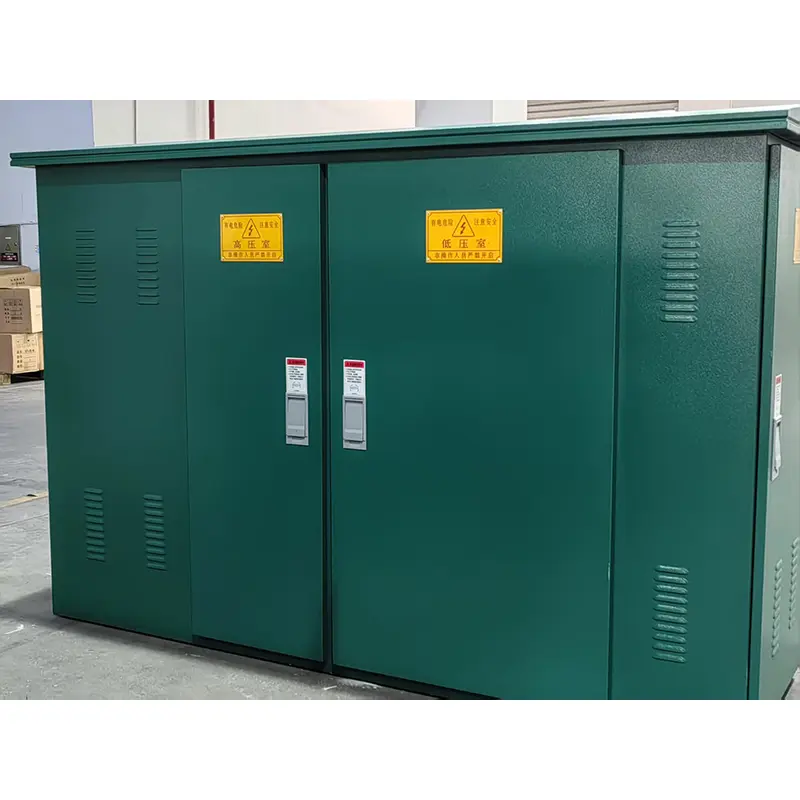

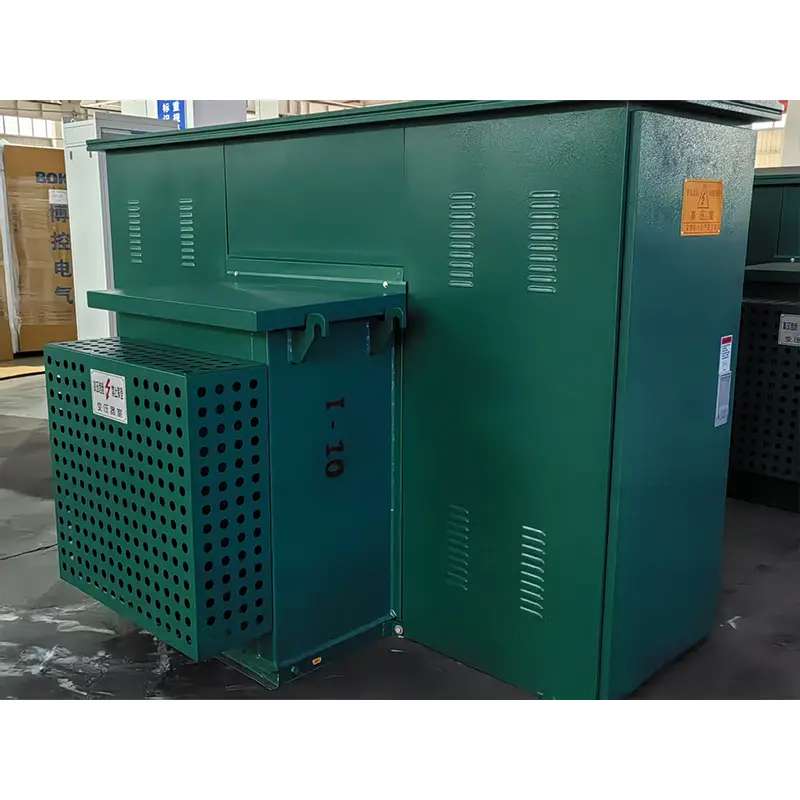

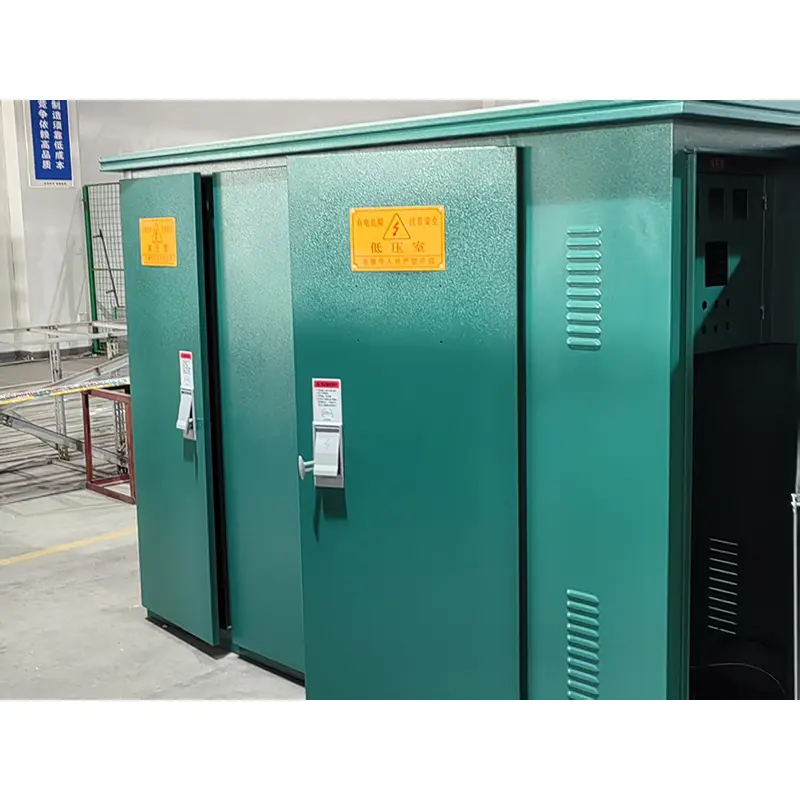

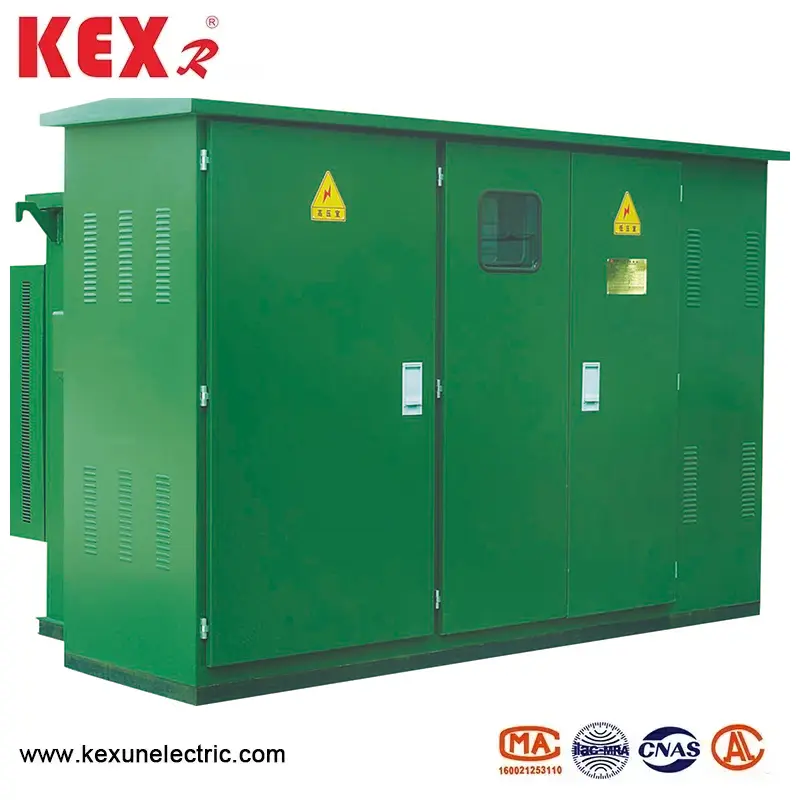

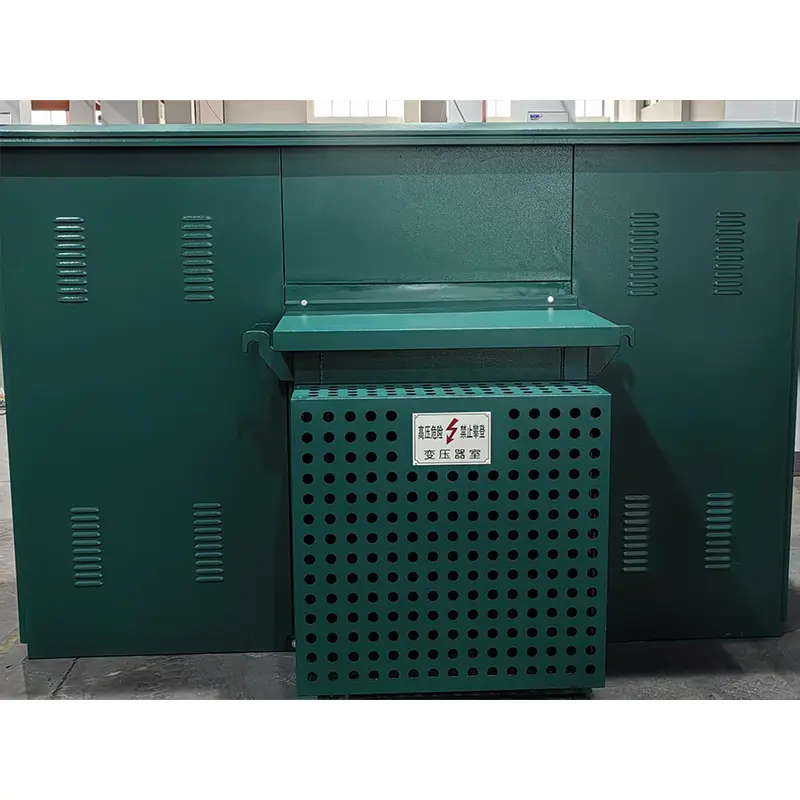

Subsptation montée sur pad-phases américaine

La sous-station montée sur le pad-phases de type American Type de type ZBW-12, produite par le fabricant de Chine KEXR, est une sous-station avec une structure simple, un petit espace de plancher et une forte isolation, qui convient à une tension nominale de 10 kV.
Modèle: ZBW-12
Marque: KEXR

envoyer une demande

Description du produit

● Subsptation montée sur le pad à trois phases américaine en utilisant des conditions

◆ Température ambiante: la température ambiante autour de la sous-station montée sur pad triphasée de type américain doit être de -30 ~ 40 ℃.

◆ Altitude: une sous-station montée sur pad à trois phases américaine doit être installée en dessous de 4000 m;

◆ Viette du vent: équivalent à 34 m / s (pas plus de 700pa);

◆ Humidité: l'humidité relative quotidienne moyenne ne dépasse pas 95%; La valeur d'humidité relative mensuelle ne dépasse pas 95%;

◆ Affroche des chocs: l'accélération horizontale ne dépasse pas 0,4 m / s²

et l'accélération verticale ne dépasse pas 0,15 m / s²

◆ Inclinaison du site d'installation: L'installation Inclinaison de la sous-station montée sur pad à trois phases américaine ne dépasse pas 3

◆ Environnement d'installation: l'air environnant n'est évidemment pas pollué par des gaz corrosifs et combustibles, et il n'y a pas de vibration violente sur le site d'installation

◆ Lors de la commande de ce produit au-delà des conditions ci-dessus, vous pouvez négocier avec KEXR

● Paramètres techniques de la sous-station montée sur pads de type américain de type ZBW-12

Numéro de série	Article	Unité	Paramètres techniques
1	Tension nominale	kv	10 / 0.4
2	Tension de fonctionnement maximale	kv	12
3	Fréquence nominale	HZ	50
4	Capacité nominale	kva	150-1600
5	Fréquence de puissance de 1 min Tension de tension	kv	35
6	Tension d'impulsion éclair	kv	75
7	Méthode de refroidissement		Onan
8	Courant de rupture du fusible de sauvegarde haute tension	le	50
9	Breaking Current of Plug-In Fuse	le	2.5
10	Température de l'environnement	℃	-35 ~ 40
11	Température de bobine admissible augmentant	℃	65
12	Régulation de tension sans charge		± 5% ou ± 2 * 2,5%
13	Niveau de bruit	db	50
14	Diplôme IP		IP43

Le transformateur

SUPPATION DE TYPE AMÉRICAINE AMÉRICAINE KEXR Adopter les transformateurs inondés à l'huile triphasée S9 et S11 S9 et S11 présentent les avantages d'une perte à faible charge, d'une augmentation à basse température, d'un faible bruit et d'une faible hauteur. La perte de chargement et la perte de charge du transformateur sont inférieures à celles du transformateur S9 d'origine, atteignant actuellement le niveau avancé domestique. Le transformateur est d'une structure entièrement scellée, qui isole efficacement la pollution atmosphérique et la dégradation de l'isolation causée par l'humidité. Un coussin d'air de 40 à 90 mm est laissé au sommet du réservoir d'huile, qui peut jouer le rôle de la dissipation de la chaleur et du refroidissement avec les ondulations de la coquille du réservoir d'huile, et peut réduire efficacement la pression interne.

Dimensions et poids

Capacité	A	B	C	H	Poids （kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Dimension de contour de type ZBW-12 Type américain Type de pads triphasé

ZBW-12 American Type de type triphasé MONTÉ DIMENSIONS STANDARD
Capacité (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Balises actives: Subsptation montée sur pad-phases américaine
